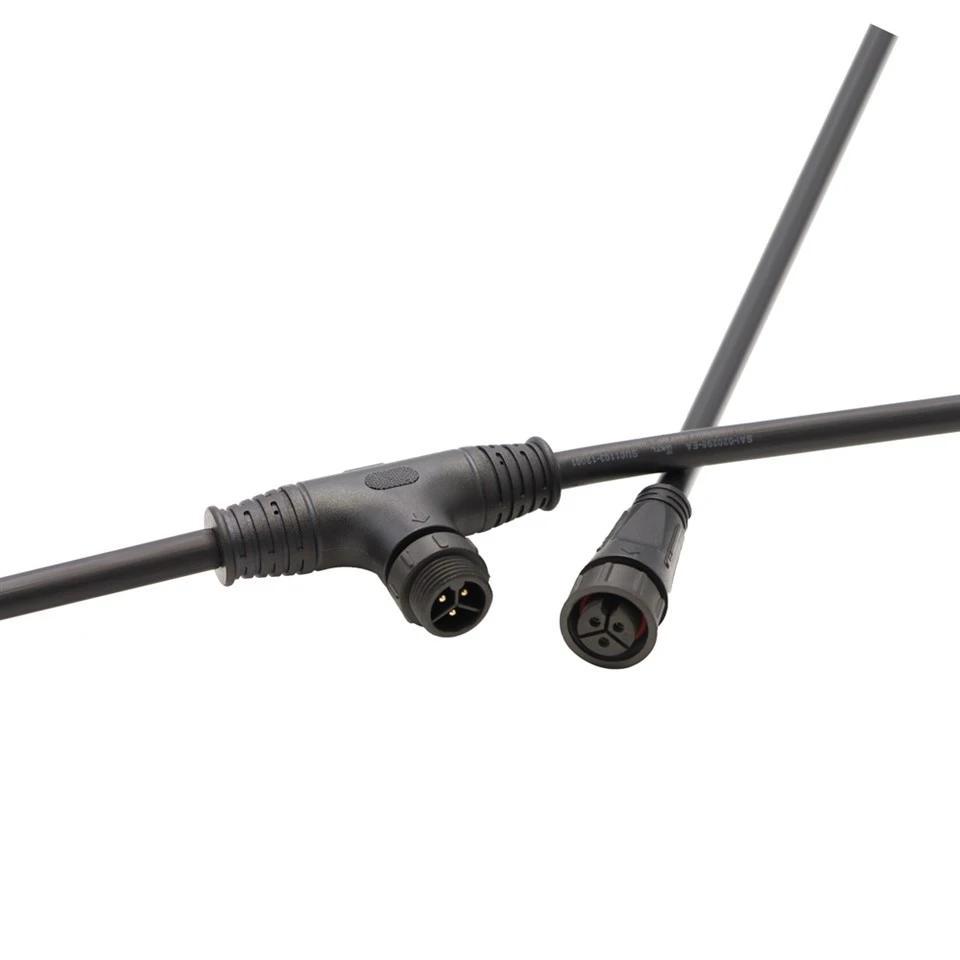

M12 2-6 Pin T-Tip Vodoodporen kabelski sklop za električna vozila s 16 mm glavnim kablom IP67

Konektor M12 za težke -tipe T- je zasnovan za aplikacije, ki zahtevajo večje velikosti kablov in večjo mehansko trdnost, vključno z električnimi vozili in sistemi za distribucijo električne energije. Podpira 2- do 6-pinske konfiguracije, ima ojačano strukturo, združljivo s konektorji serije FSM079, in sprejema glavne kable do 16,0 mm zunanjega premera. Zaradi povečane zmogljivosti kabla je primeren za debelejše vodnike, ki se uporabljajo v opremi za polnjenje električnih vozil, sistemih za upravljanje baterij in pomožnih napajalnih tokokrogih. Ohišje iz polivinilklorida ali gume zagotavlja vzdržljivost v zahtevnih okoljih, medtem ko zaščita IP67 in temperaturna zmogljivost od -20 stopinj do +85 stopinj zagotavljata zanesljivo delovanje na prostem in v industrijskih pogojih. Dolžine kablov, konfiguracije vej in dodelitve pinov je mogoče prilagoditi tako, da ustrezajo različnim električnim in inštalacijskim zahtevam.

Pošlji povpraševanje

Dongguan Hejiaxin Technology Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev m12 2-6 pin t-vrste nepremočljivega kabla za električna vozila s 16 mm glavnim kablom ip67 na Kitajskem. Tukaj lahko kupite trajne izdelke, izdelane na Kitajskem, na debelo in pridobite cenik naše tovarne. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.

Tehnične specifikacije

Parameter	Specifikacija
Glavni največji kabel OD	16,0 mm
Ujemanje vej	2-6 Pin
Temperaturna ocena	-20 stopinj ~+85 stopinj
Kontaktna odpornost	<10mΩ
Vodoodporna raven	IP67

Specifikacije materiala

Parameter	Specifikacija
Material	PVC, najlon
Kabel	PVC, guma

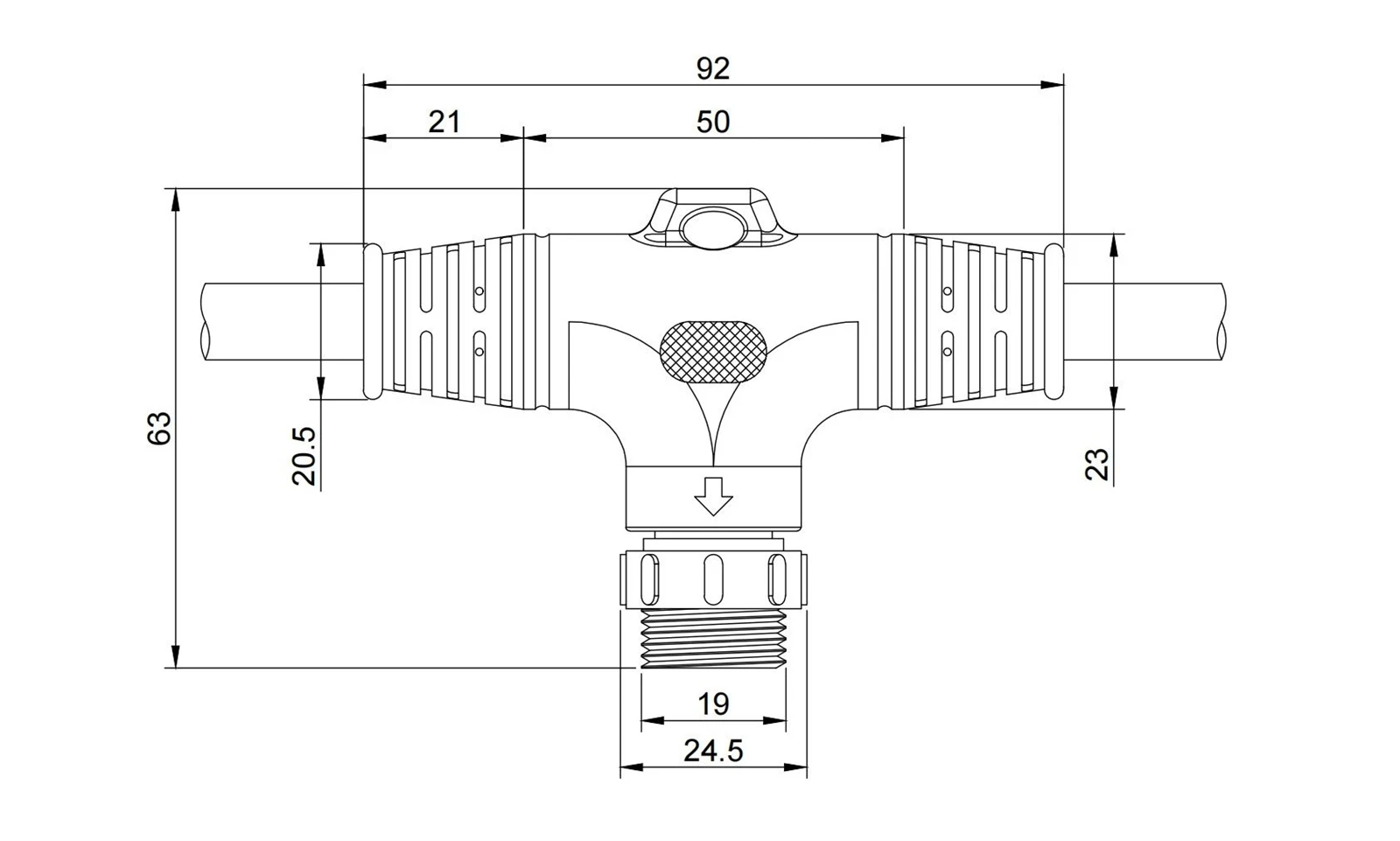

Tehnična risba izdelka

Dimensional Drawing

Ključni oblački iz risbe – skupna dolžina 92 mm, montažna središča 50 mm, izrez plošče 21 mm. Profil parnega navoja pri 63 mm od referenčne točke, spojna matica 20,5 mm čez ravnine. Globina ženske posode 23 mm, stranska štrlina plošče-19 mm, s širino matice 24,5 mm na zadnji strani. Vse mere v milimetrih. Velja razred tolerance ISO 2768‑m, razen če ni drugače navedeno. Navoj ni naša standardna serija M- – pred naročilom preverite specifikacijo parnega čepa. PDF/DWG je na voljo, če ga morate prekriti na vašo obstoječo postavitev plošče. Spremembe po meri na zahtevo – povejte nam, kaj ne ustreza.

Podrobnosti o izdelku

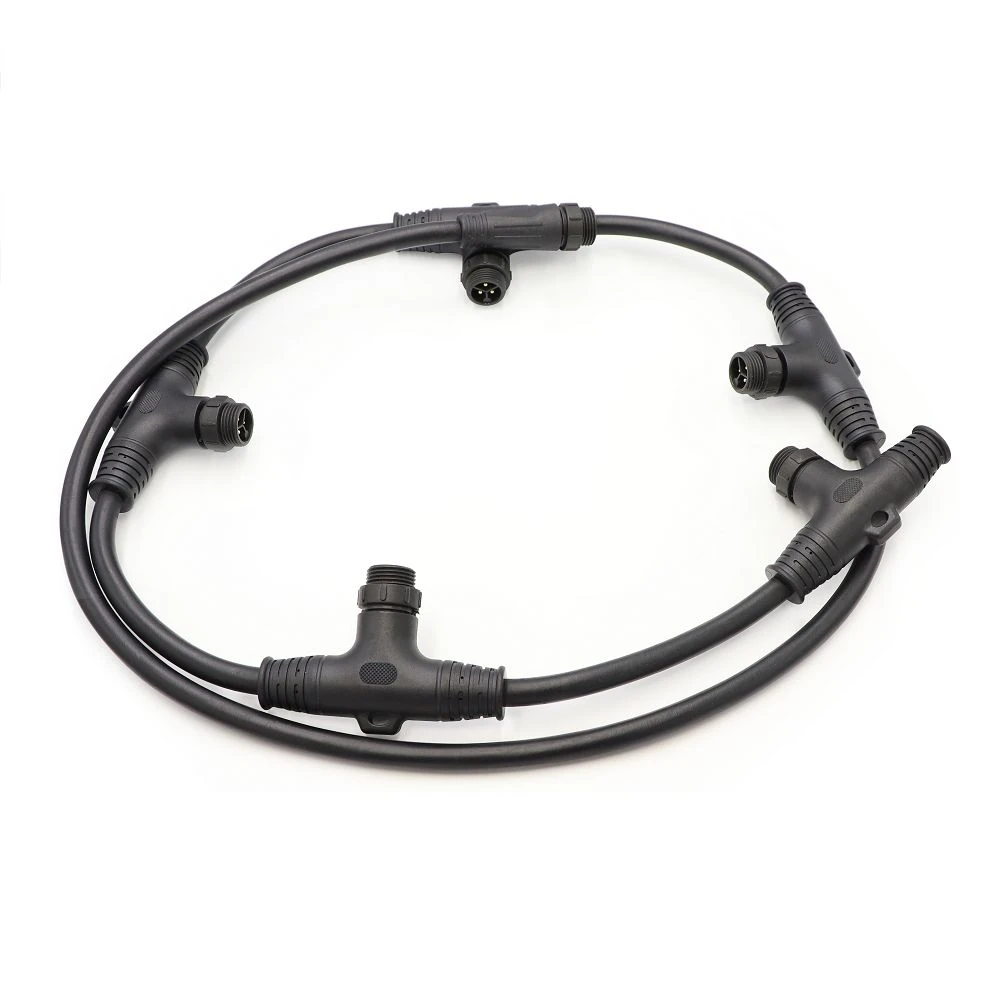

Pet zvitih moških kablov v obliki črke T (prikazan je prečni prerez s 3 nožicami)

Ta posnetek prikazuje pet moških kablov v obliki črke T, razporejenih v tuljavi, s pol-vrhnjim kotom, ki razkriva prečni prerez notranjih kontaktov s 3 nožicami. Zvijanje dokazuje fleksibilnost kabla – pomembno za tesno napeljavo v preoblikovanih kabelskih sklopih električnih vozil. Pogled prereza omogoča tudi hitro preverjanje debeline izolacije in razmika nožic pred integracijo kabelskega snopa.

Trije cepilniki tipa T v seriji (pogled s strani, vrata niso vidna)

Ta slika pod stranskim kotom zajema tri razdelilnike tipa T, povezane v linijo, z vrati obrnjenimi stran od kamere – tako da parni vmesniki niso vidni. Ravna postavitev ponazarja tipično verižno konfiguracijo za preoblikovane kabelske sklope električnih vozil, kjer je potrebnih več razvejnih točk vzdolž enega samega debla brez obsežnih priključnih omaric.
