M12 2-6 Pin T-Type Heavy Duty Vodotesen PLC kabelski sklop IP67

Kabelski sklop M12 za težke-tipe T-je pred-ožičena distribucijska rešitev, zasnovana za sisteme, ki zahtevajo-na-namestitev razvejnih povezav. Za razliko od različic-montaže na ploščo ta model integrira kable neposredno v ohišje konektorja, kar zmanjša dodatne korake ožičenja med namestitvijo. Na voljo v 2- do 6-pinskih konfiguracijah, podpira različne zahteve glede napajanja, signala in nadzora, pri čemer glavni kabel sprejme do 11,0 mm zunanjega premera. Ohišje iz ulitega PVC-ja ali gume zagotavlja zaščito pred mehanskimi obremenitvami, medtem ko tesnjenje IP67 zagotavlja zanesljivo delovanje v zunanjih in industrijskih okoljih od -20 stopinj do +85 stopinj. Ta kabelski sklop je primeren za senzorska omrežja, sisteme LED razsvetljave in industrijsko krmilno ožičenje, kjer mora več naprav deliti eno glavno linijo. Dolžino kabla, smer veje in konfiguracijo zatičev je mogoče prilagoditi glede na zahteve projekta.

Pošlji povpraševanje

Dongguan Hejiaxin Technology Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev m12 2-6 pin t-vrste težkih vodoodpornih kablov plc ip67 na Kitajskem. Tukaj lahko kupite trajne izdelke, izdelane na Kitajskem, na debelo in pridobite cenik naše tovarne. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.

Tehnične specifikacije

Parameter	Specifikacija
Glavni največji kabel OD	11,0 mm
Ujemanje vej	2-6 zatič
Temperaturna ocena	-20 stopinj ~+85 stopinj
Kontaktna odpornost	<10mΩ
Vodoodporna raven	IP67

Specifikacije materiala

Parameter	Specifikacija
Material	PVC, najlon
Kabel	PVC, guma

Tehnična risba izdelka

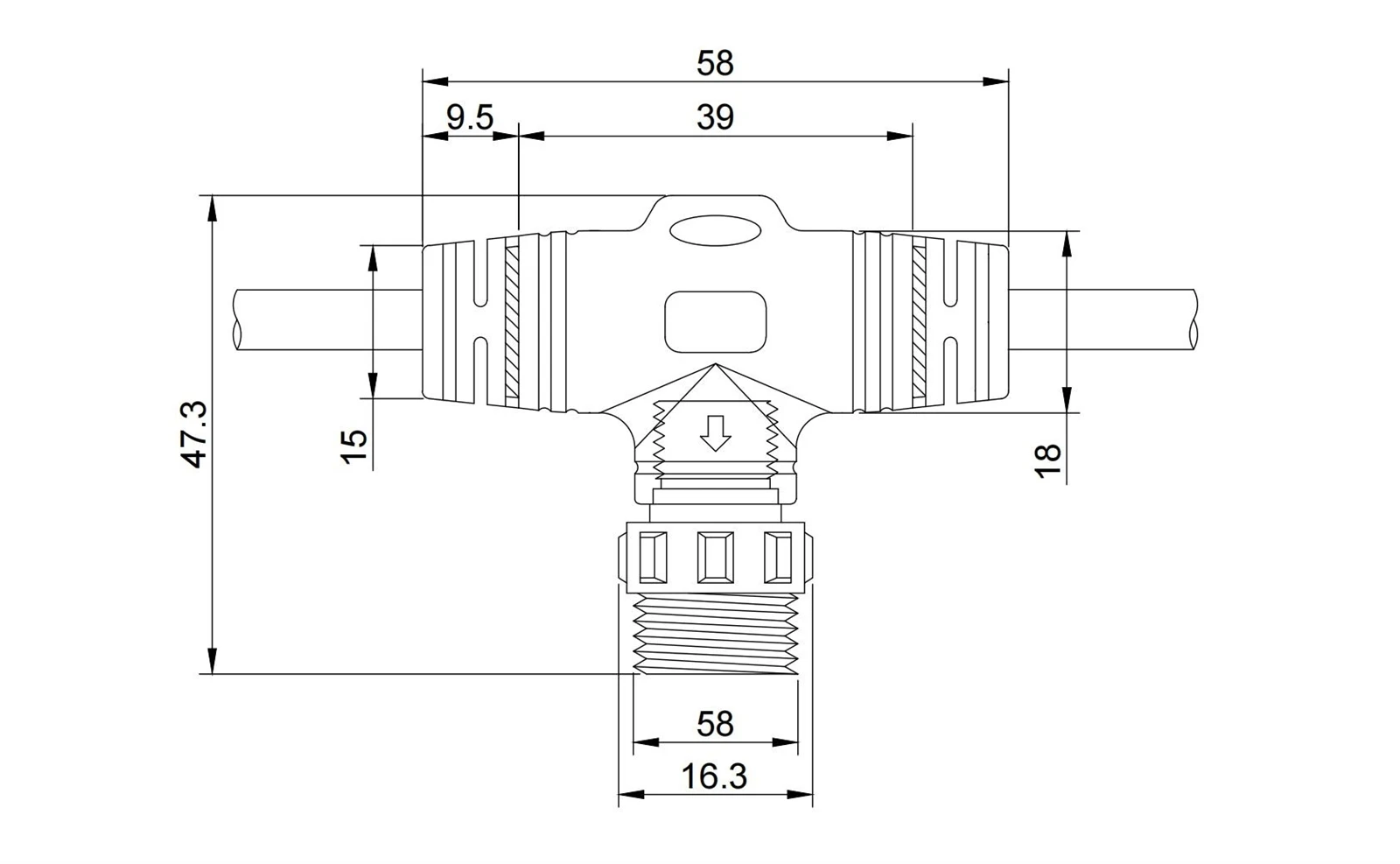

Dimensional Drawing

Enodelno oblikovano T-ohišje z integriranimi kabli – brez snemljivih konektorjev na strani prtljažnika. Vhod za glavni kabel, zatesnjen z ulitkom; veje izhajajo v ravni konfiguraciji. OD glavnega kabla do 11,0 mm, OD odcepnega kabla je odvisen od števila nožic – običajno 5,0–7,0 mm. Mere kalupa: dolžina telesa 58 mm, širina 39 mm. Dolžine kraka veje 47,3 mm oziroma 58 mm, z možnostjo pritrditve 16,3 mm. Referenca parjenja 9,5 mm, značilnosti plošče pri 15 mm in 18 mm. Razbremenitev obremenitve vgrajena v letvico. Preslikava Pin-to-Wire sledi standardnemu barvnemu kodiranju. Na voljo so dolžine vej po meri. PDF/DWG na zahtevo.

Podrobnosti o izdelku

Pogled od zgoraj s pol vrha s prerezom (2-pinski, priključen z enim kablom)

Ta posnetek prikazuje en razdelilnik tipa M12 T z enim kablom, ki vstopa s strani prtljažnika. Polzgornji kot razkriva prečni prerez 2-polne kontaktne razporeditve znotraj preoblikovanega telesa. V tem pogledu niso pritrjeni nobeni odcepni kabli, zato so notranja izolacija in položaji zatičev jasno vidni – uporabno za preverjanje poravnave žil pred ožičenjem.

Pogled od zgoraj s pol vrha s prerezom (2-pinski, priključen z enim kablom)

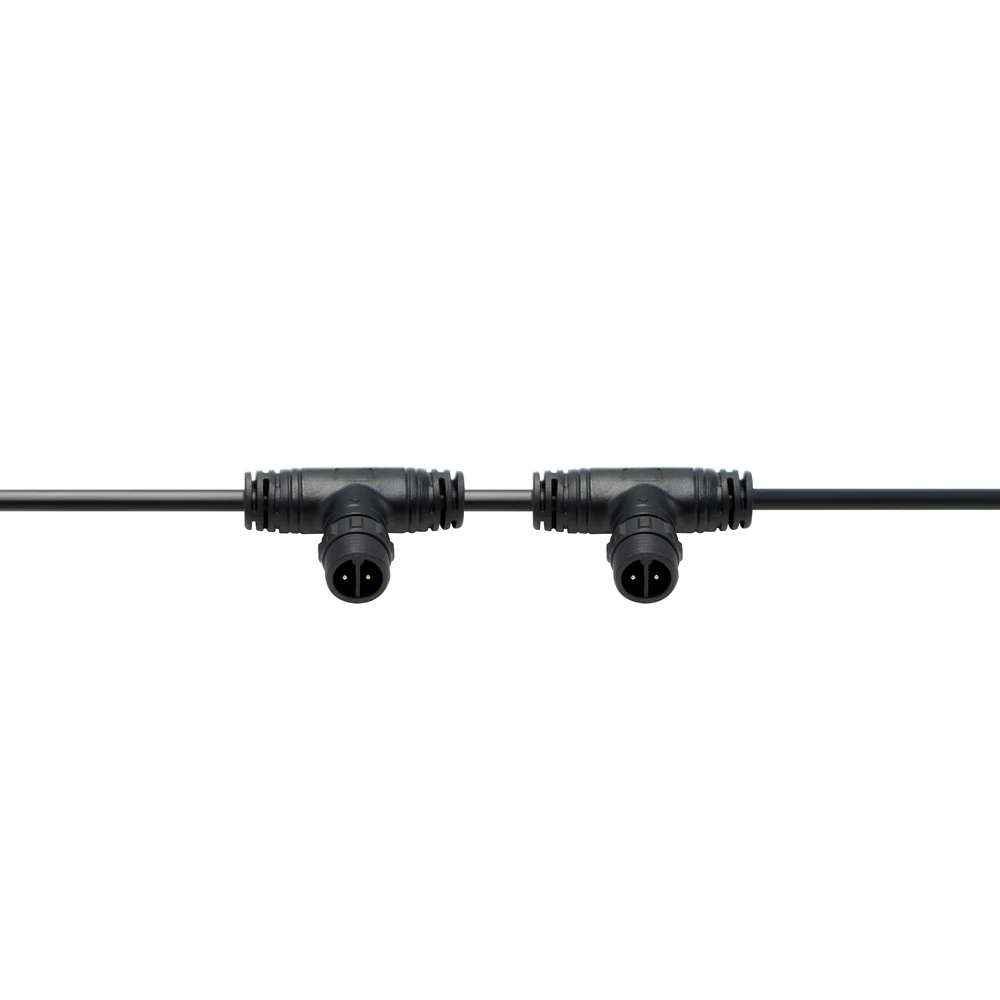

Dva razdelilnika tipa T sta postavljena vodoravno in med seboj povezana z enim samim kablom – tvorita verižno vezan distribucijski vod. Obe enoti sta obrnjeni v isto smer, njuni veji sta izpostavljeni. Ta ureditev je tipična, ko potrebujete več prelomnih točk vzdolž enega samega debla brez dodatnih razvodnih omaric.
