M12 2-4 Pin moški/ženski integralni kabelski snop in kabelski sklop tipa T-

Dongguan Hejiaxin Technology Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev m12 2-4 pin moški/ženski integralni t-žični snop in sklop kablov na Kitajskem. Tukaj lahko kupite trajne izdelke, izdelane na Kitajskem, na debelo in pridobite cenik naše tovarne. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.

Telo v obliki črke T, deblo na enem koncu, dve veji pod kotom 180 stopinj. Navoj za pritrditev na ploščo M12×1,0 na strani prtljažnika, najlonska matica pritrjena od zunaj. Vtičnice sprejemajo standardne vtiče M12. Mere preobleke: dolžina debla 36,3 mm, kraki vej 11,4 mm oziroma 15 mm, skupna širina telesa 53 mm na najširši točki. Pritrdilna matica meri 9,8 mm po ploščah, z referenco 7,8 mm na nasprotni strani. Standardna krožna postavitev kontaktov M12. ISO 2768-m. Na voljo je preslikava žebljičkov po meri – povejte nam, kateri stiki gredo v katero podružnico. PDF/DWG na zahtevo.

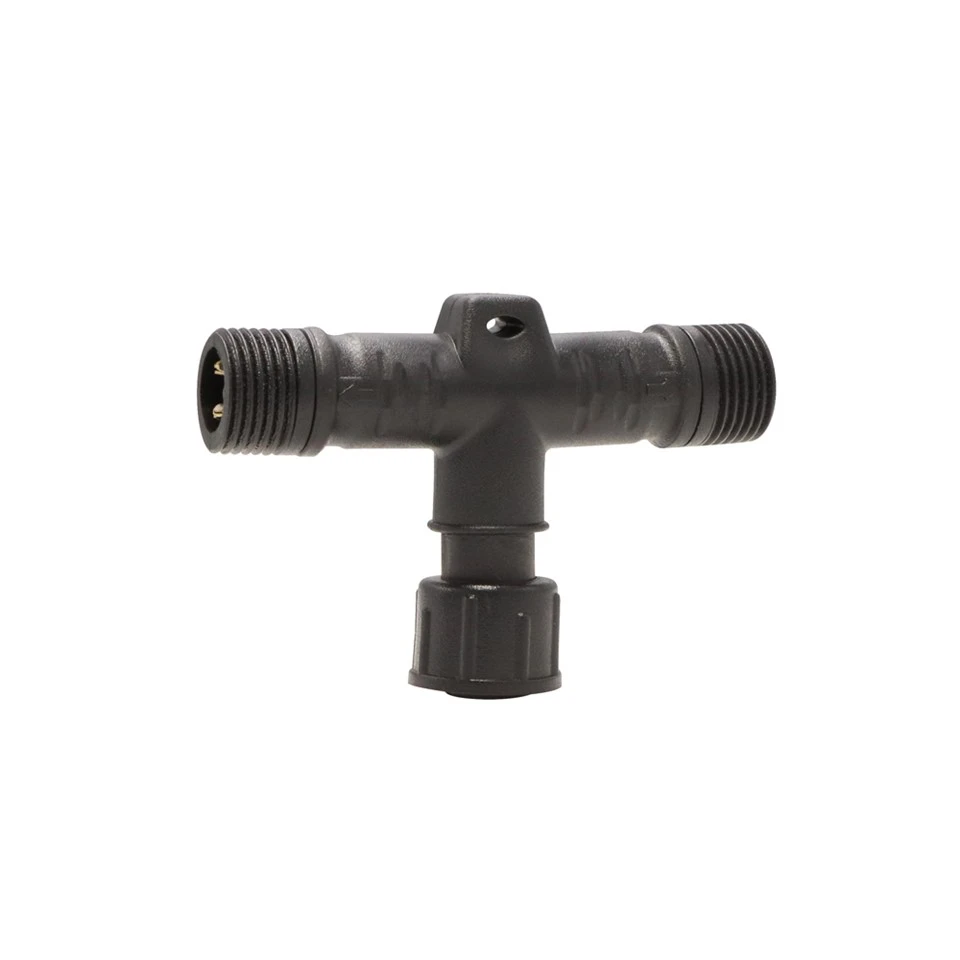

Pogled od zgoraj na M12 2-4 nožni integrirani razdelilnik tipa T z najlonsko matico

Ta posnetek od zgoraj navzdol prikazuje razdelilnik tipa T M12 iz črnega PVC-ja, ki je namesto kovine opremljen s spojnimi maticami iz najlona – lažja možnost za montažo na ploščo. Ni pritrjenih kablov, tako da so trije priključki in vgrajeno oblikovano ohišje v celoti vidni. Najlonske matice še vedno zagotavljajo tesnjenje IP67, ko so združene, T-oblika pa omogoča naravnost skozi prehod in pravokotno vejo.

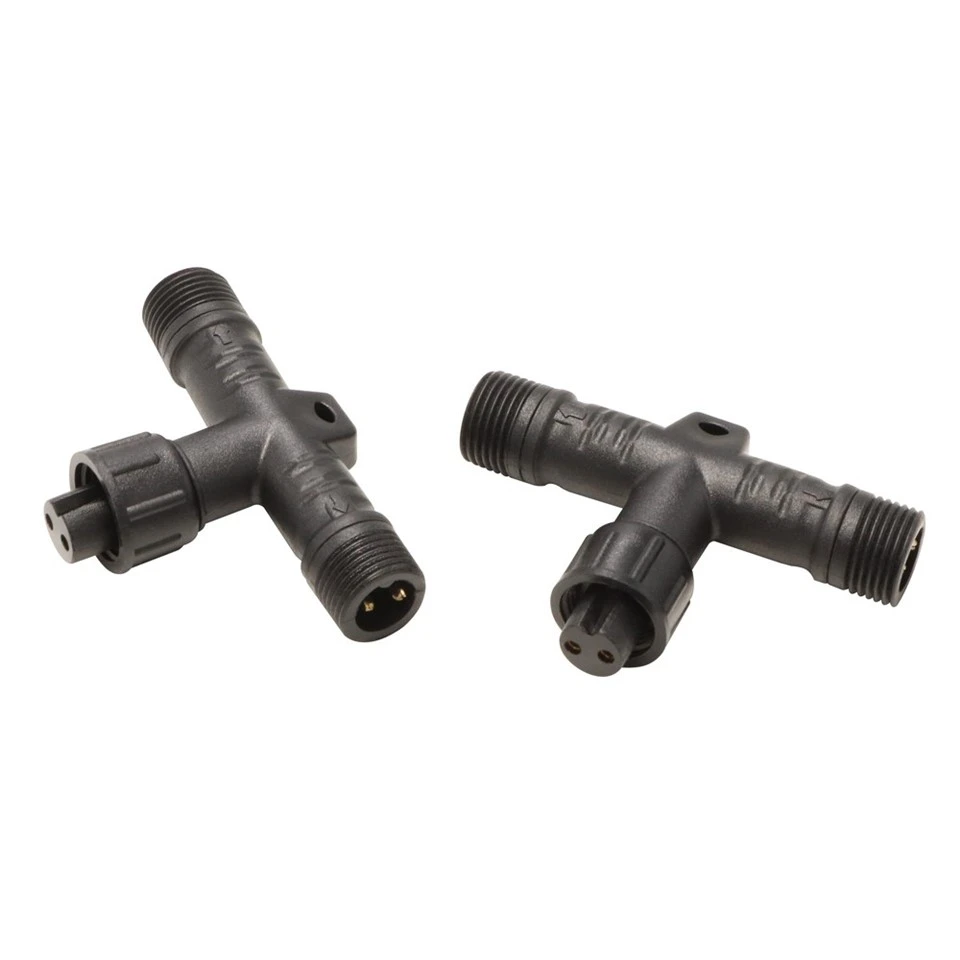

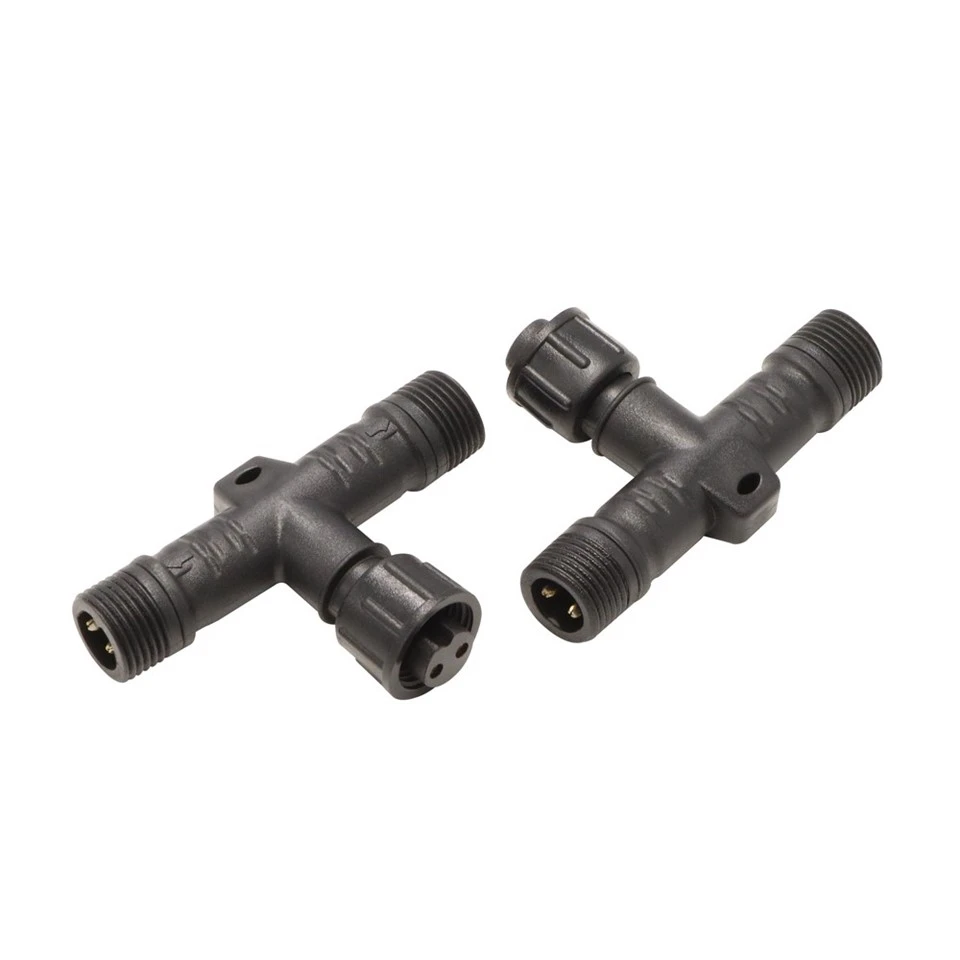

Navzkrižno nameščeni razdelilniki nožic M12 2-4, ki prikazujejo 2-pinske kontakte

Dva enaka razdelilnika sta postavljena navzkrižno, da razkrijeta moški in ženski vmesnik – oba sta 2-pinska konfiguracija. Ta razporeditev jasno prikazuje postavitev kontaktov in položaje polarizirajočih tipk. Te enote se običajno uporabljajo kot del kabelskega snopa, kar omogoča na terenu prilagojeno ožičenje brez trajnih spojk.
