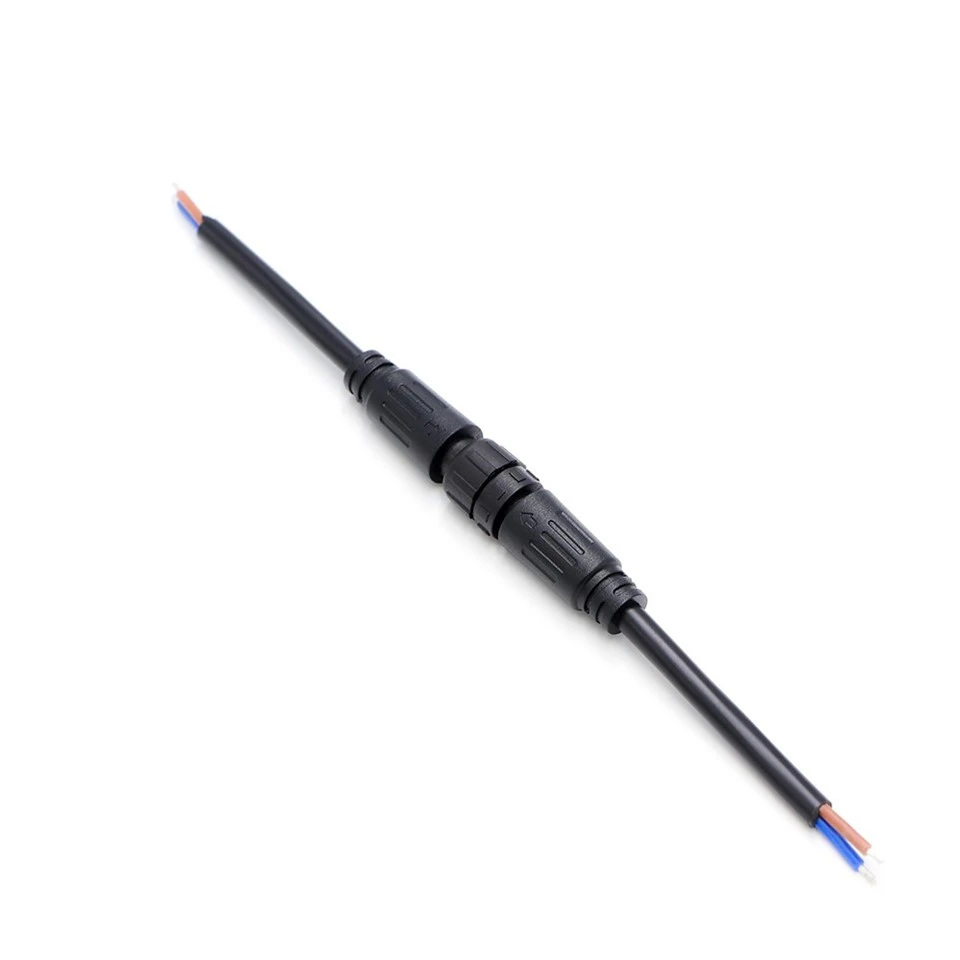

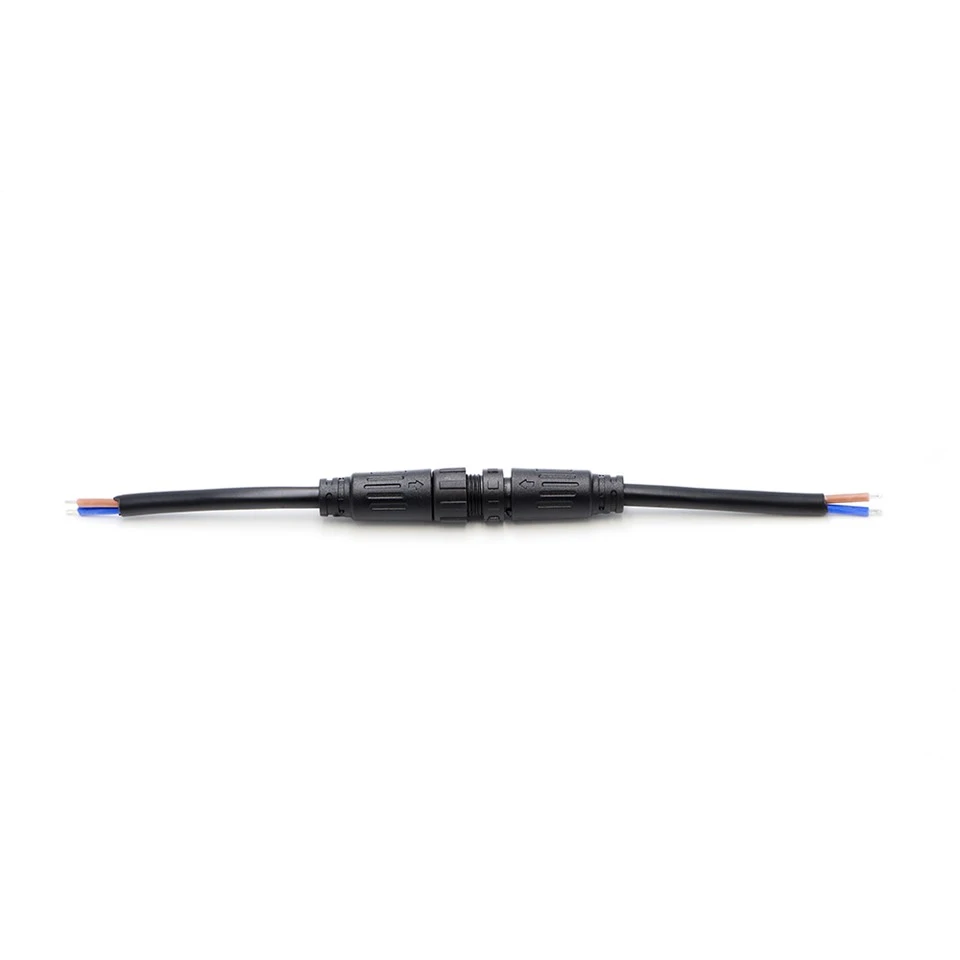

Vodoodporen konektor z navojem M12 3 Pin IP67

Dongguan Hejiaxin Technology Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev m12 3 vodoodpornega konektorja ip67 na Kitajskem. Tukaj lahko kupite trajne izdelke, izdelane na Kitajskem, na debelo in pridobite cenik naše tovarne. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.

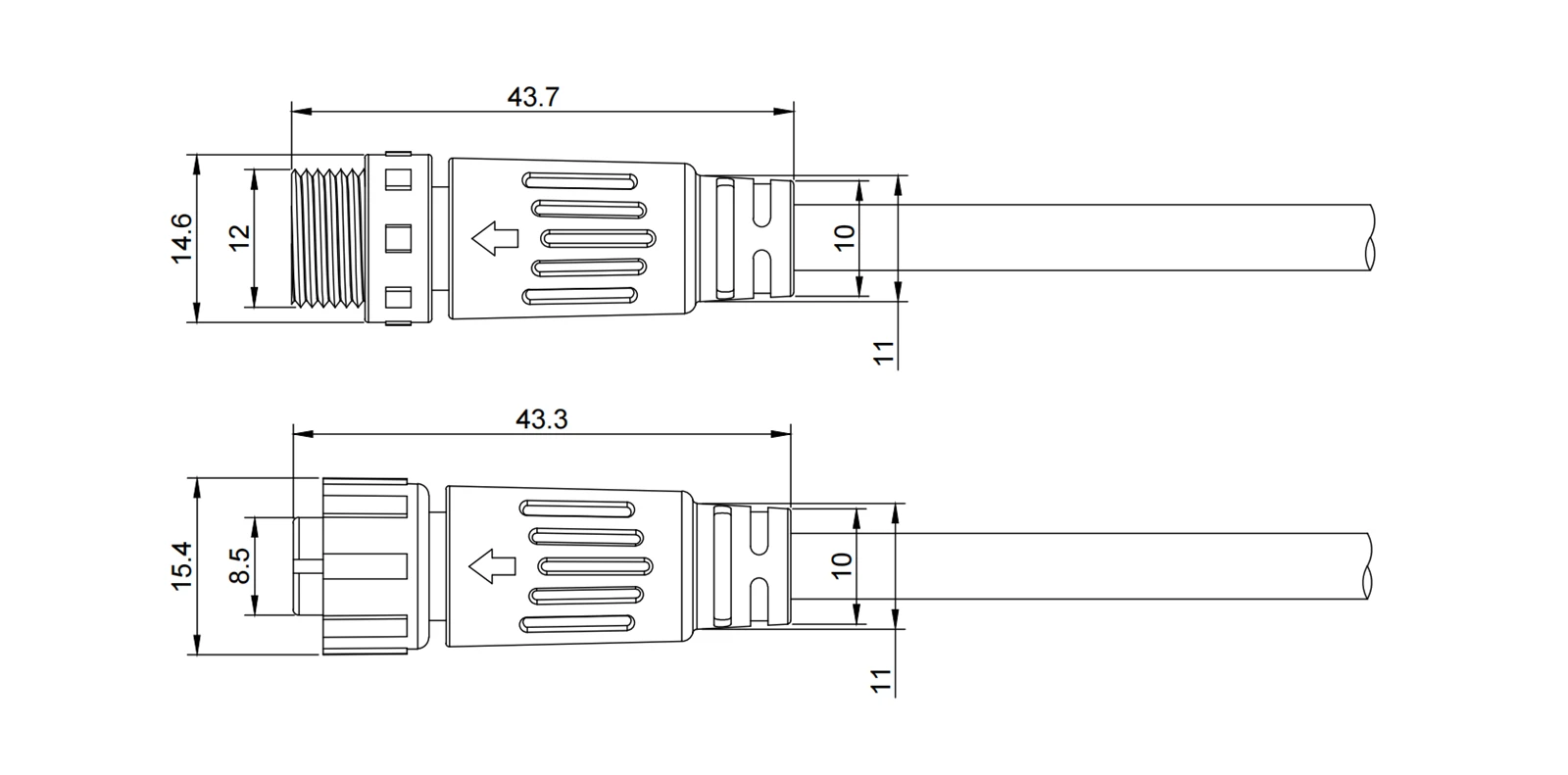

Dimenzijska risba zagotavlja ključne mehanske podatke na priložen izvleček CAD. Skupna dolžina moškega vtiča 43,7 mm, z dolžino prilegajočega se navoja 14,6 mm in stranskim navojem plošče-12,0 mm; kabelski vhod sprejme do 6,0 mm OD. Skupna dolžina ženske posode je 43,3 mm, z globino navoja 15,4 mm na nasprotni strani in 8,5 mm na montažni strani – upoštevajte asimetrijo med dolžinami vpetja moški/ženski. Popolnoma spojeni sklop se zmanjša na določeno ovojnico. Vsi navoji so M12×1,0; tolerance po ISO 2768-m. Položaj polarizacijske tipke je označen, da se zagotovi pravilna orientacija. PDF/DWG na voljo za integracijo s CAD. Pri izračunu odmika plošče in prekrivanja navojev preverite globini vpetja 14,6 mm in 15,4 mm.

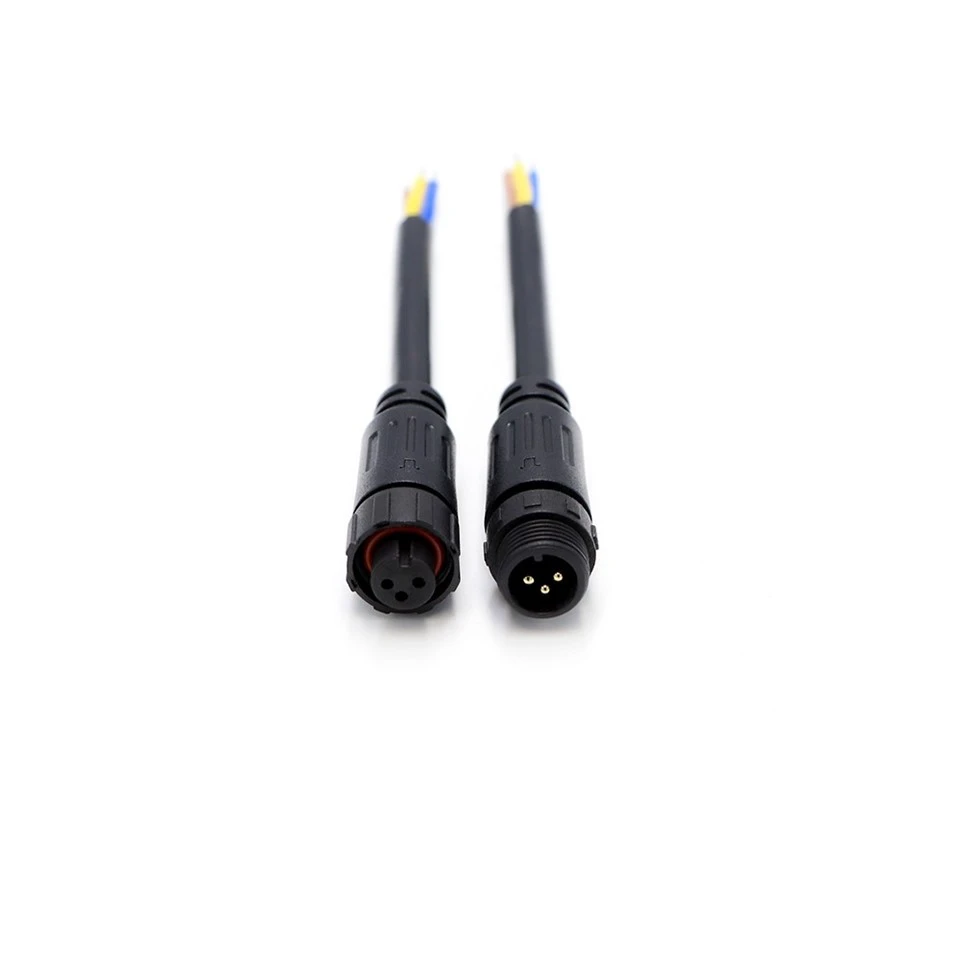

Moški vtič, pogled od spredaj (3-polni, črno PVC ohišje)

Ta-sprednji pogled prikazuje moški vtič s tremi ponikljanimi medeninastimi kontakti, razporejenimi v standardnem krožnem vzorcu M12 (zatiči s premerom 1,0 mm). Črno PVC oblikovano ohišje zagotavlja mehansko zaščito in električno izolacijo; integrirani polarizacijski ključ je viden na položaju 12 ur, kar zagotavlja pravilno orientacijo med parjenjem. Izravnana oblika omogoča enostavno čiščenje smeti pred priključitvijo. Na tej strani ni izpostavljen noben tesnilni obroč – nahaja se za korenom navoja. S to sliko preverite stanje zatiča, centriranje in odsotnost robov ali deformacij pred sestavljanjem.

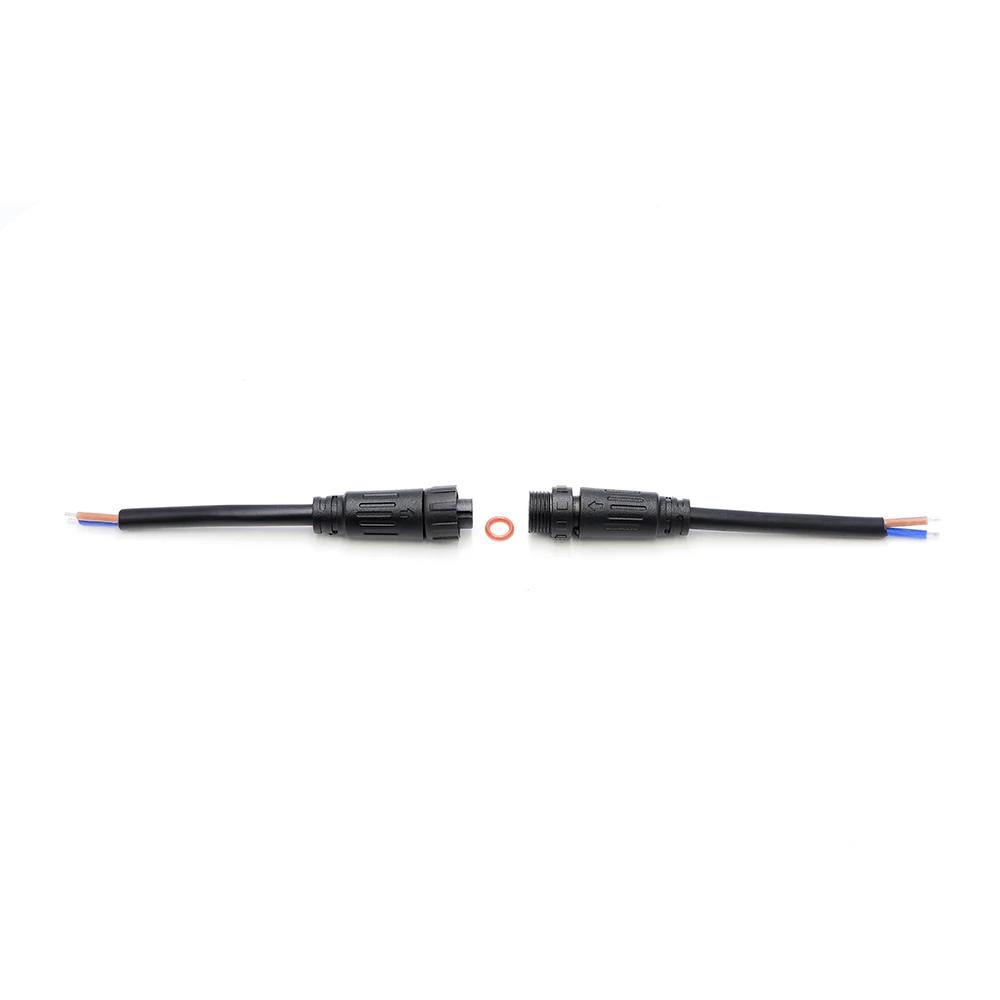

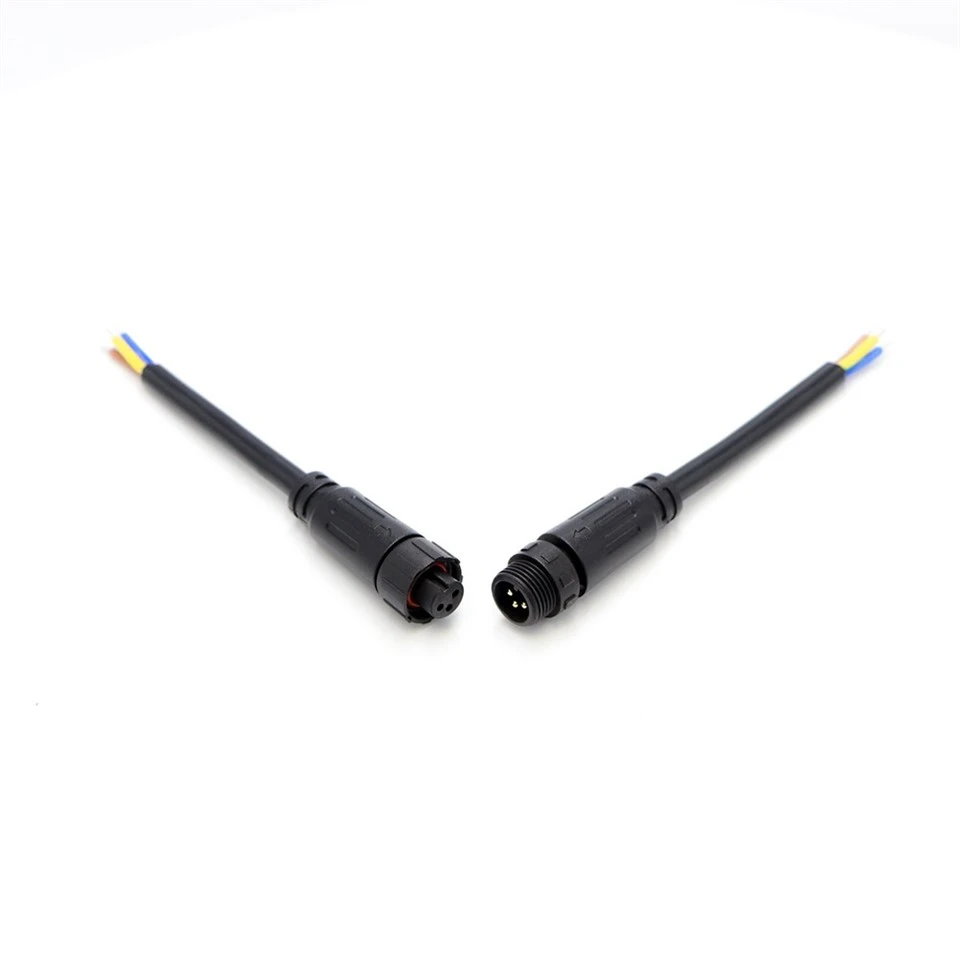

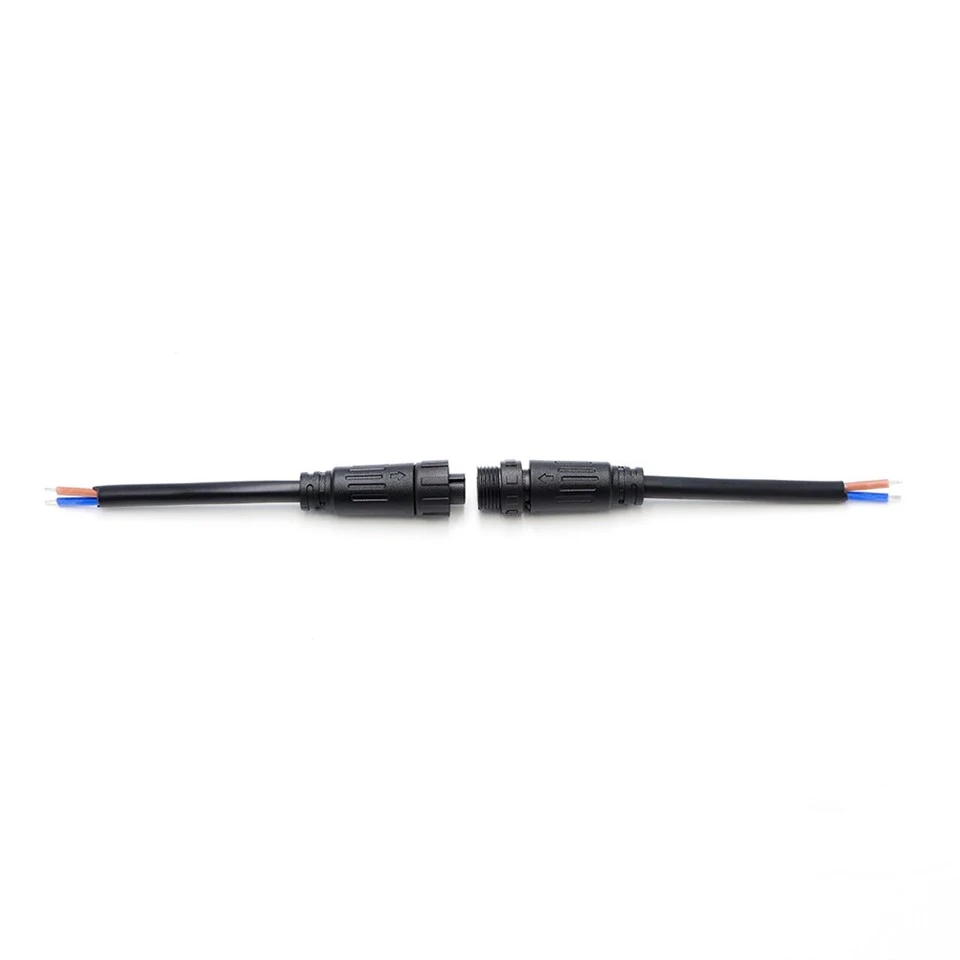

Samec in samica sta ločena (označen z rdečim krogom)

Na tej fotografiji sta moški vtič (levo) in ženska vtičnica (desno) ločena, z rdečim krogom, ki označuje tesnilni O-obroč na korenu zunanjega navoja – primarni tesnilni element IP67. Oba kovinska navoja (M12×1,0) sta popolnoma vidna; rdeči oblaček pomaga pri lociranju tesnila pred montažo in preprečuje opustitev med namestitvijo na terenu. Material O- obroča je guma, združljiva z –20 stopinj do +85 stopinj ter odporna na vlago in blage kemikalije. Ta slika služi kot vizualni opomnik, da pred vsakim parjenjem preverite O-obroč za ureznine ali obrabo.
