Dongguan Hejiaxin Technology Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev m12 5 vodoodpornega konektorja ip67 na Kitajskem. Tukaj lahko kupite trajne izdelke, izdelane na Kitajskem, na debelo in pridobite cenik naše tovarne. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.

Tehnične specifikacije

Parameter	Specifikacija
Nazivna napetost	AC250V
Trenutna ocena R	Manjši ali enak 6A
Časi vtikača	1500
Največji OD kabla	Manjši ali enak 6,0 mm
Struktura vezja	Vzporedno
Kontaktna odpornost	10mΩ
Izolacijska struktura	500 MΩ pri 500 V DC
Napetostna vzdržljivost pri sobni temperaturi	1,5KV
TemperatureRating	-20 stopinj ~+85 stopinj
Vodoodporna raven	IP67

Specifikacije materiala

Parameter	Specifikacija
material žice	PVC, guma
Jack Material	PVC
Material nožice	Ponikljana medenina-
Tesnilni obroč	Guma

Tehnična risba izdelka

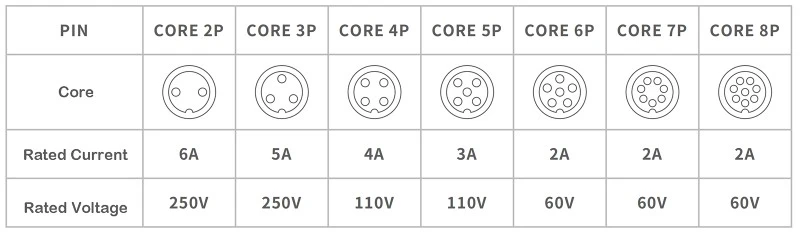

Core Configuration Diagram

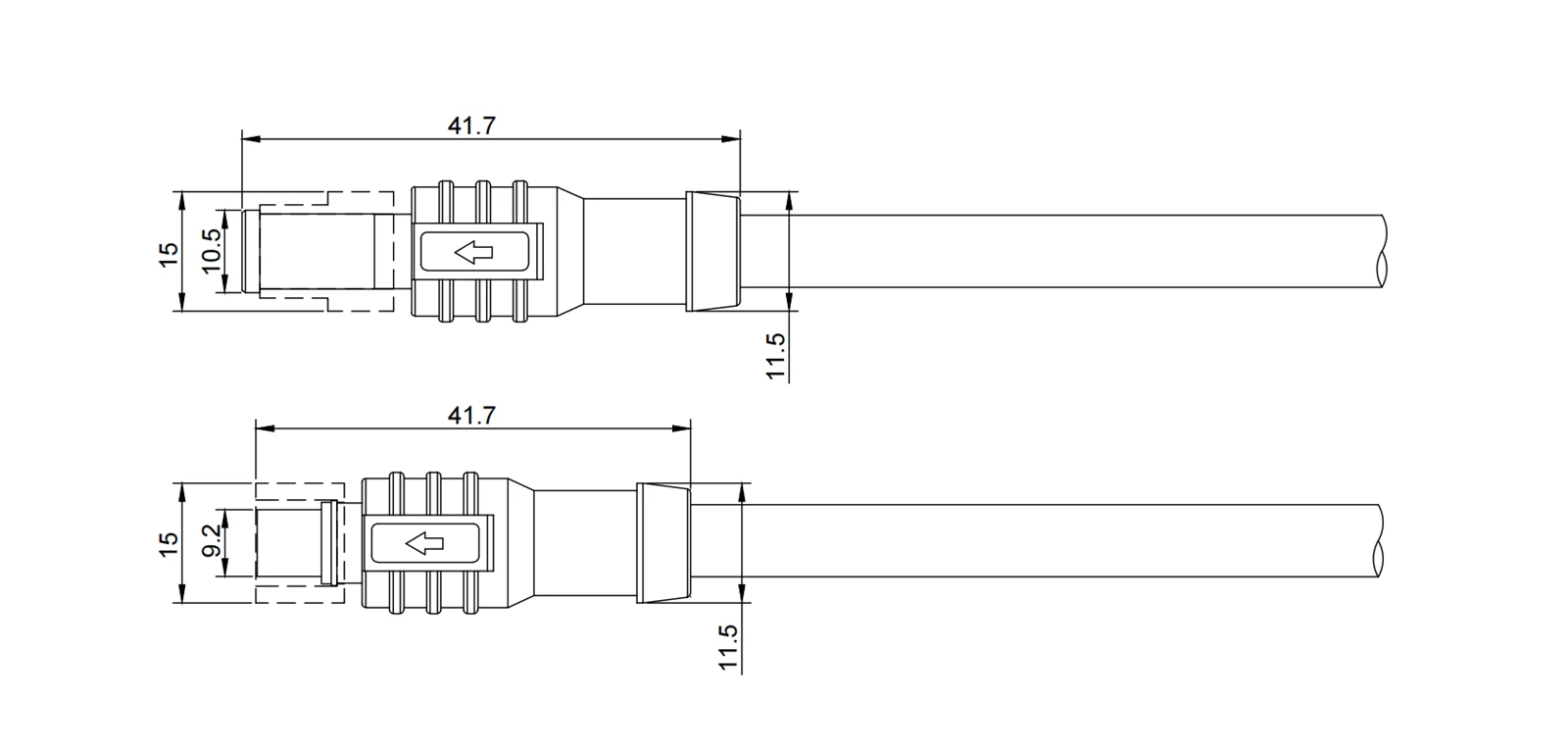

Dimensional Drawing

Dimenzijska risba zagotavlja vse ključne mehanske podatke glede na priložen izvleček CAD. Skupna dolžina moškega vtiča je 41,7 mm (brez kabelskega nastavka), z dolžino navoja za parjenje 15,0 mm in dolžino stranskega navoja plošče-11,5 mm. Celotna dolžina ženske posode je prav tako 41,7 mm, z globino navoja 10,5 mm na spojni ploskvi in 9,2 mm na montažni strani – upoštevajte asimetrijo med dolžino moškega in ženskega navoja. Popolnoma spojeni sklop se zmanjša na določeno ovojnico. Vse oblike navojev so M12×1,0; tolerance sledijo ISO 2768‑m. Na risbi je prikazan tudi priporočen premer izreza plošče in položaj polarizacijske tipke. PDF/DWG na voljo za integracijo s CAD. Pri načrtovanju razdalje med ploščo preglejte dimenzije navoja 11,5 mm in 9,2 mm, saj moška stran zahteva globlje vpetje kot stran za namestitev posode.

Podrobnosti o izdelku

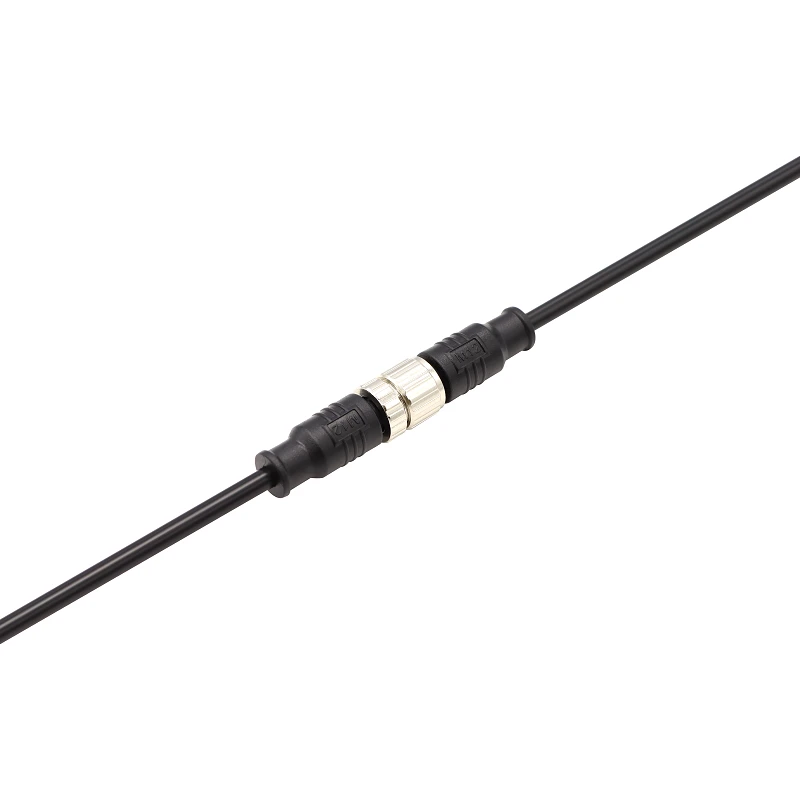

Vmesnik za parjenje kovin (povezan moški in ženska)

Ta fotografija se osredotoča na spojeni vmesnik in poudarja stik kovine s kovino med navojno spojno matico in ohišjem posode. Ponikljani medeninasti navoji so popolnoma vpeti in ne kažejo vrzeli na spoju – to zagotavlja tako mehansko togost kot stalno zaščito pred elektromagnetnimi motnjami. Tesnilni obroč je enakomerno stisnjen po obodu, viden kot tanka temna črta na spojnem šivu. Ta slika potrjuje pravilno prileganje in končno obdelavo, uporabna za pregled kakovosti pred uporabo na terenu.

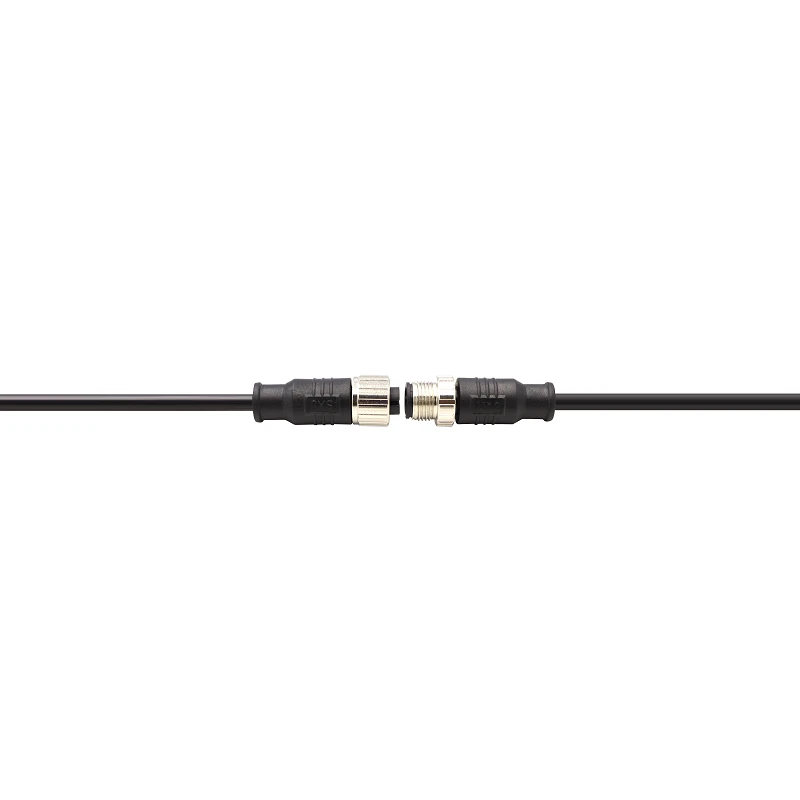

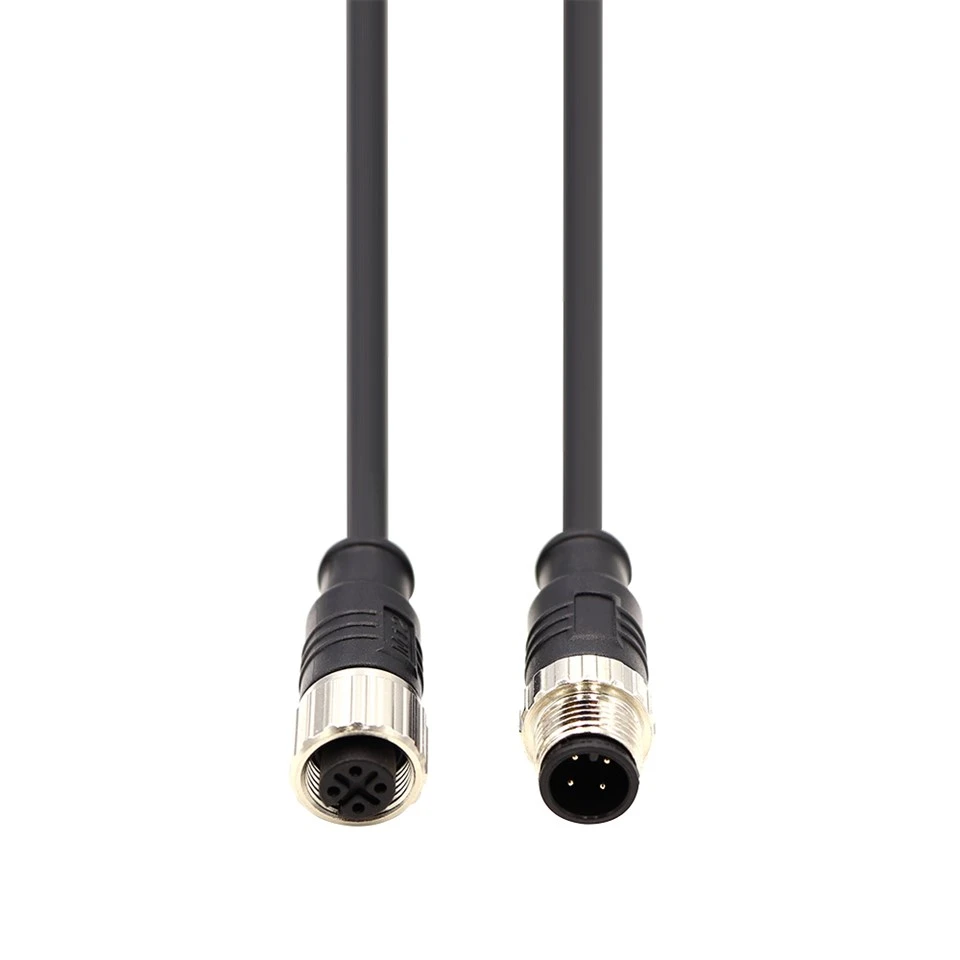

Moški in samica ločena

Na tej fotografiji sta ločena moški vtič (levo) in ženska vtičnica (desno), pri čemer sta oba niza kovinskih navojev M12 × 1,0 jasno izpostavljena. Moški navoj je obdelan iz trdne medenine z nikljano prevleko; ženski notranji navoj kaže enako kakovost prevleke. Plastični navoji niso uporabljeni – vse nosilne in tesnilne površine so kovinske, kar zagotavlja dolgotrajno ohranjanje navora in odpornost na prečne navoje. O-obroč na moški strani je viden za korenom navoja. Ta slika je hitra referenca za stanje navoja in namestitev tesnila pred montažo.

pogosta vprašanja

V1: Kakšne električne ocene pokrivajo vaši priključki?

O: Od 3 A/110 V za kompaktne senzorje in LED-osvetlitev, vse do 20 A/250 V za težko-industrijsko opremo – to imamo pokrito. Vsi modeli imajo kontaktni upor, manjši ali enak 10 mΩ in najmanj 1500 parnih ciklov.

V2: Kakšno je območje delovne temperature?

A: -20 stopinj do +85 stopinj – normalno delovanje znotraj tega območja. Odlično deluje v zmrznjenih zunanjih zimah in vročih tovarniških tleh.
