M16 2 Vodoodporen priključek z navojem za montažo na jedrno ploščo IP67

Različica jedra M16 2 za pritrditev na ploščo je zasnovana za fiksno namestitev – gre skozi krožni izrez z navojno pušo in tesnilno podložko. Ta zasnova odpravlja prehodne luknje za kable, kar pomeni manj mest, kamor bi lahko prodrla vlaga. Dobro za krmilne omare, razvodne doze, zunanja ohišja. 10A/250 V AC, navoj M16×1,0. Elektrika: kontaktni upor manjši ali enak 10 mΩ, izolacija večja ali enaka 500 MΩ pri 500 V DC, vzdržljivost dielektrika 1,5 kV, 1500 ciklov. Tesnilo IP67, ponikljani medeninasti zatiči, PVC ohišje, -20 stopinj do +85 stopinj. Vzporedno vezje. Dobro deluje za nadzorne sisteme proizvajalcev originalne opreme, distribucijo, odporno na vremenske vplive, in plošče, kjer je prednostna naloga, da je ohišje zaprto. Razpon debeline plošče je na risbi – preverite ga pred rezanjem.

Pošlji povpraševanje

Dongguan Hejiaxin Technology Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev m16 2 navojnega vodotesnega konektorja ip67 za montažo na jedrno ploščo na Kitajskem. Tukaj lahko kupite trajne izdelke, izdelane na Kitajskem, na debelo in pridobite cenik naše tovarne. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.

Tehnične specifikacije

Parameter	Specifikacija
Nazivna napetost	AC250V
Trenutna ocena R	Manjši ali enak 6A
Časi vtikača	1500
Največji OD kabla	Manjši ali enak 8,0 mm
Struktura vezja	Vzporedno
Kontaktna odpornost	10mΩ
Izolacijska struktura	500 MΩ pri 500 V DC
Napetostna vzdržljivost pri sobni temperaturi	1,5KV
TemperatureRating	-20 stopinj ~+85 stopinj
Vodoodporna raven	IP67

Specifikacije materiala

Parameter	Specifikacija
material žice	PVC, guma
Jack Material	PVC
Material nožice	Ponikljana medenina-
Tesnilni obroč	Guma

Tehnična risba izdelka

Core Configuration Diagram

Dimensional Drawing -

Iz CAD: moški vtič za montažo na ploščo 53,0 mm skupaj, M16 × 1,0 navoj puše 15,0 mm, navoj na strani plošče 14,0 mm, pritrdilna matica 24,1 mm AF. Ženska vtičnica: globina navoja 16,4 mm, matica 21,5 mm AF. Zmanjšanje toka za serijo za namestitev na ploščo: 2-polni 10A/250V, 3-polni 8A/250V, 4-polni 6A/250V, 5-polni 4A/110V, do 10-polni 2A/60V. ISO 2768-m. PDF/DWG na voljo. In ja – dolžino ohišja, profile navojev, velikosti matic, razporeditev kontaktov je mogoče spremeniti tako, da se ujemajo z vašo debelino plošče in potrebami po vhodu kabla. Samo povejte nam, s čim delate.

Podrobnosti o izdelku

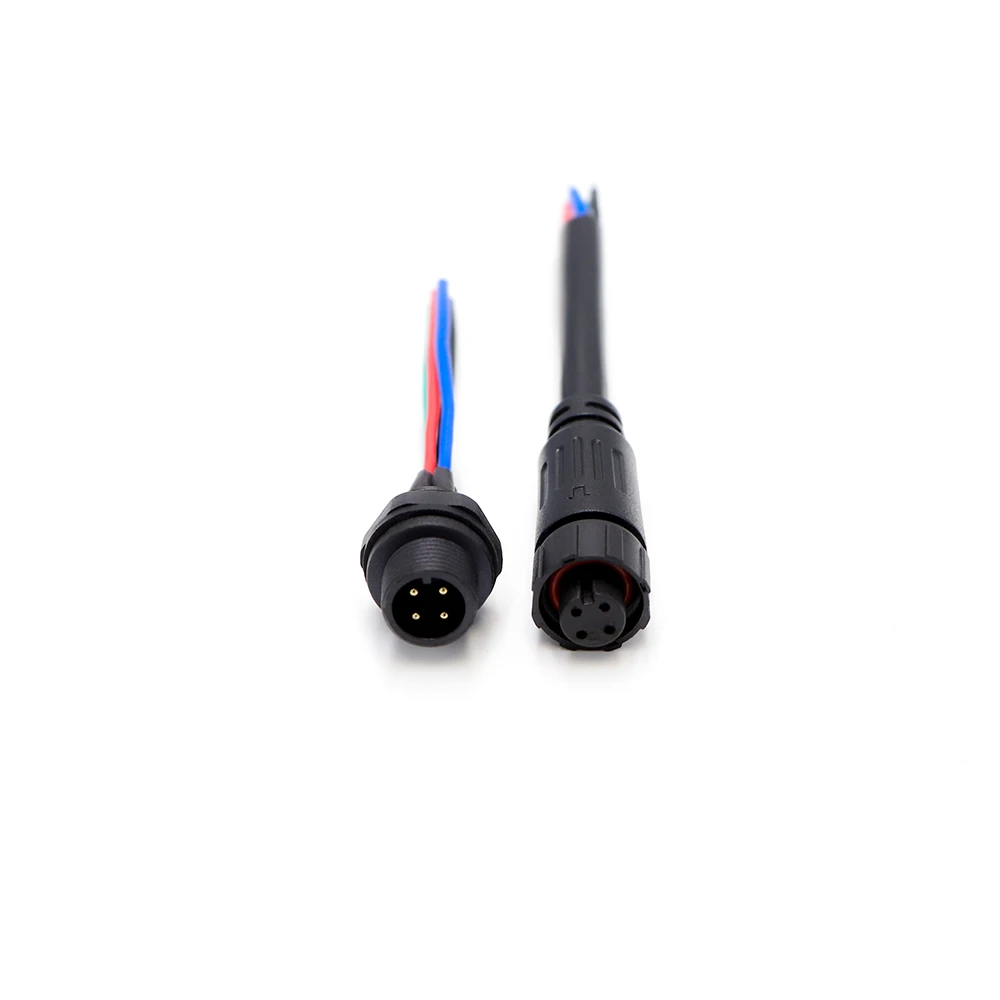

Moški in ženski pogled od spredaj (4-pinska različica)

Ta fotografija s sprednje strani prikazuje moški vtič in žensko vtičnico 4-polne različice (za ponazoritev), postavljena drug poleg drugega. Oba imata štiri ponikljane medeninaste kontakte, razporejene v standardnem krožnem vzorcu M16, s črnimi PVC ohišji. Ta slika pomaga preveriti poravnavo zatiča/vtičnice in orientacijo pred sestavljanjem.

Moški vtič, pogled od spredaj (4-polna različica, črn PVC)

Ta pogled s sprednje strani prikazuje moški vtič 4-polne različice (za ponazoritev) s štirimi ponikljanimi medeninastimi zatiči, ki so jasno vidni. Prikazano je tudi črno PVC ohišje in zunanji navoj M16×1,0. Ta slika pomaga pri pregledu stanja čepa, naravnosti in kakovosti prevleke pred parjenjem.
