Dongguan Hejiaxin Technology Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev m18 2 vodoodpornih konektorjev ip67 na Kitajskem. Tukaj lahko kupite trajne izdelke, izdelane na Kitajskem, na debelo in pridobite cenik naše tovarne. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.

Tehnične specifikacije

Parameter	Specifikacija
Nazivna napetost	AC250V
Trenutna ocena R	Manjši ali enak 10A
Časi vtikača	1500
Največji OD kabla	Manjši ali enak 10,0 mm
Struktura vezja	Vzporedno
Kontaktna odpornost	10mΩ
Izolacijska struktura	500 MΩ pri 500 V DC
Napetostna vzdržljivost pri sobni temperaturi	1,5KV
TemperatureRating	-20 stopinj ~+85 stopinj
Vodoodporna raven	IP67

Specifikacije materiala

Parameter	Specifikacija
material žice	PVC, guma
Jack Material	PVC
Material nožice	Ponikljana medenina-
Tesnilni obroč	Guma

Tehnična risba izdelka

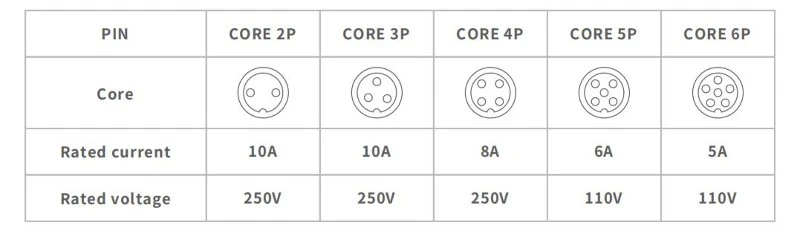

Core Configuration Diagram

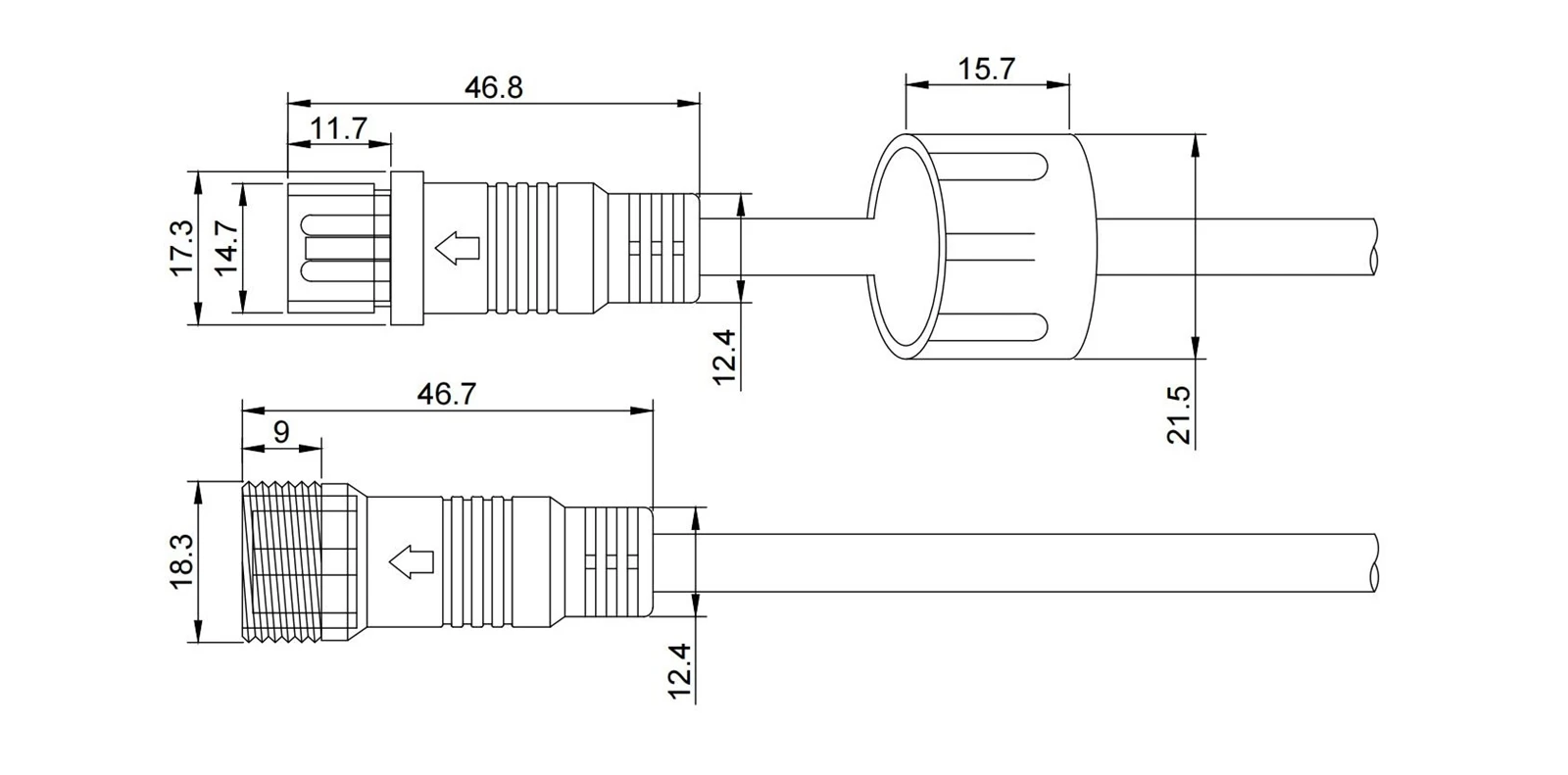

Dimensional Drawing

Ključni oblački iz CAD – moški vtič skupne dolžine 46,8 mm, prilegajoči navoj 15,7 mm, stranski navoj plošče-11,7 mm. Globina navoja ženske posode 17,3 mm, pritrdilna matica 14,7 mm po ploščah. Širina spojne matice 12,4 mm, zadnje -končne matice 9,0 mm, z referenco 21,5 mm na nasprotni strani in 18,3 mm čez prirobnico plošče. Upoštevajte tudi dimenzijo 12,4 mm na ženskem repnem delu. Vsi uporabljajo navoje M18×1,0 – enako kot naša standardna serija M18, tako da so parni čepi zamenljivi. Maks. OD kabla po spec. Veljajo tolerance ISO 2768‑m. PDF ali DWG sta na voljo, če morate to prekriti na postavitev plošče. Dolžino ohišja, profil navoja ali velikost matice je mogoče prilagoditi – samo povejte nam, kaj ne ustreza vaši nastavitvi.

Podrobnosti o izdelku

Prerez okroglega priključka (4-polni) s parom

Ta pogled v prerezu prikazuje notranjo strukturo 4-polnega krožnega konektorja – razporeditev kontaktov, izolator in tesnilna pot so jasno vidni. Sosednja slika prikazuje samca in samico, ki sta popolnoma parjena, kar potrjuje pravilno poravnavo in vpetje niti. Uporabno za razumevanje tesnilnega mehanizma in kontaktne globine pred montažo.

Stranski pogled na moški/ženski z dodatki (rdeči/modri kabli)

Ta stranski posnetek prikazuje ločena moški vtič in žensko vtičnico, poleg pritrdilne matice, tesnilne podložke in rdeče/modre PVC žice, pritrjene na sponke. Barvno kodiranje žice pomaga pri hitri identifikaciji polarnosti med ožičenjem na terenu. Ta slika služi kot praktična referenca za pripravo kabla in zaporedje sestavljanja.

pogosta vprašanja

V1: Kdaj naj uporabim navojno, hitro-sklopko ali samozaklepno-sklopko?

O: Odvisno od službe. Navoj vam omogoča najtrdnejši oprijem – dobro za mesta z veliko tresenja, kot so vozila ali tovarniški stroji. Pri hitrem-zapahu gre predvsem za hitrost – pogosto priklapljate in odklapljate? To je vaša izbira. Samo-zaklepanje je za tista ozka mesta, kamor ne morete dobiti orodja. Izberite tisto, ki ustreza vašim delovnim pogojem.

V2: Kakšna je razlika med moškimi in ženskimi priključki – in zakaj je to pomembno?

O: Moški konektorji imajo nožice, ki štrlijo ven; ženske imajo vtičnice, ki jih sprejmejo. Ustvarjena sta, da gresta skupaj – moški prehaja v žensko. Oboje imamo na zalogi in lahko dobavimo ujemajoče se pare. Pomembno je, ker potrebujete pravo kombinacijo za konce kabla in priključke za opremo – zmotite se in nič ne ustreza.
