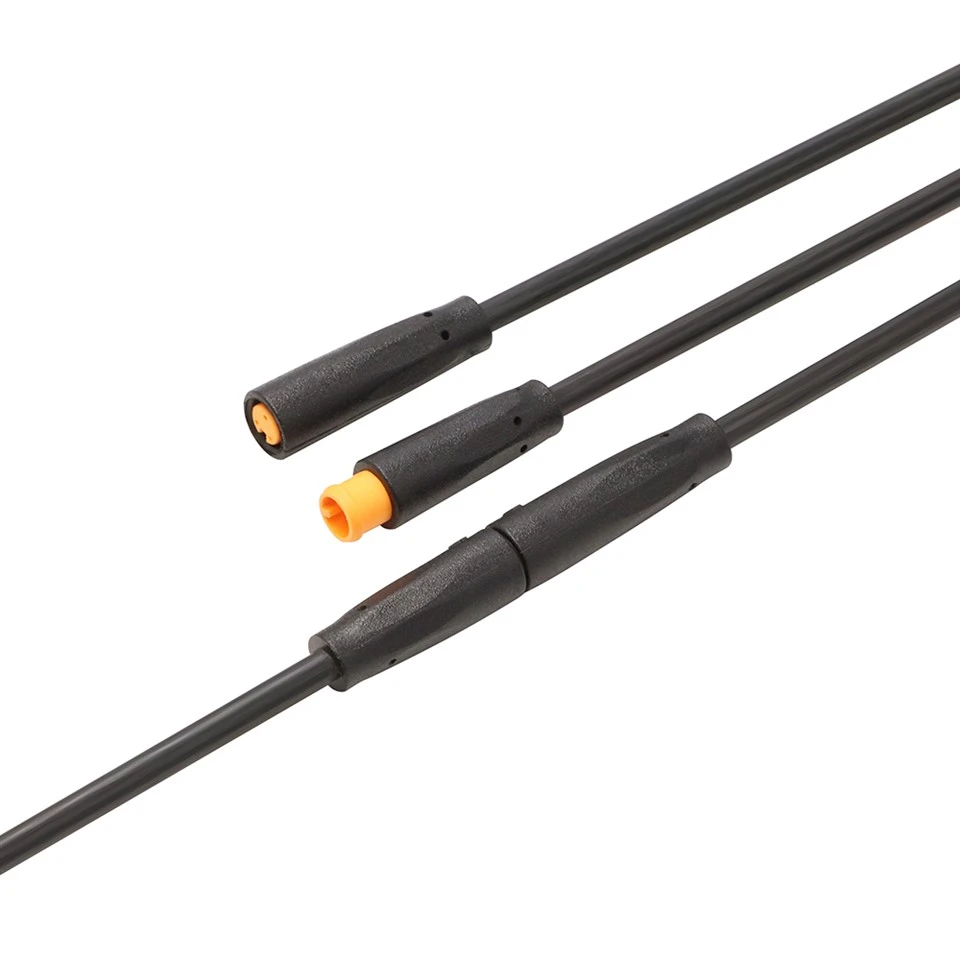

M8 2 Pin Quick Lock Vodoodporen priključek IP67

M8 2-pin konektor s hitrim zaklepanjem je medsebojna povezava, preizkušena na terenu, za aplikacije, kjer sta hitrost namestitve in tesnjenje okolja enako pomembni. Ocenjeno na 3 A / 110 V AC in IP67 vzdrži več kot 1500 parnih ciklov s kontaktno upornostjo, manjšo ali enako 10 mΩ, izolacijsko upornostjo, večjo ali enako 500 MΩ pri 500 V DC, in dielektrično trdnostjo 1,5 kV AC. Postavitev vzporednega vezja podpira verižno povezovanje trakov LED, senzorjev bližine in prenosnih testnih instrumentov. Osnovni materiali vključujejo ponikljane medeninaste kontakte, prevleko iz PVC-ja in gumijasto O-tesnilo, ki zagotavlja zaščito pred korozijo in stabilno delovanje od –20 stopinj do +85 stopinj. Sprejem zunanjega premera kabla je do 4,5 mm; dolžine po meri in barve jakne so na voljo za naročila, specifična za projekt, z minimalnimi količinami po dogovoru.

Pošlji povpraševanje

Dongguan Hejiaxin Technology Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev m8 2 pin vodoodpornega priključka ip67 s hitrim zaklepanjem na Kitajskem. Tukaj lahko kupite trajne izdelke, izdelane na Kitajskem, na debelo in pridobite cenik naše tovarne. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.

Tehnične specifikacije

Parameter	Specifikacija
Nazivna napetost	AC110V
Trenutna ocena	Manjši ali enak 3A
Časi vtikača	1500
Največji OD kabla	Manjši ali enak 4,5 mm
Struktura vezja	Vzporedno
Kontaktna odpornost	10mΩ
Izolacijska struktura	500 MΩ pri 500 V DC
Napetostna vzdržljivost pri sobni temperaturi	1,5KV
TemperatureRating	-20 stopinj ~+85 stopinj
Vodoodporna raven	IP67

Specifikacije materiala

Parameter	Specifikacija
material žice	PVC, guma
Jack Material	PVC
Material nožice	Ponikljana medenina-
Tesnilni obroč	Guma

Tehnična risba izdelka

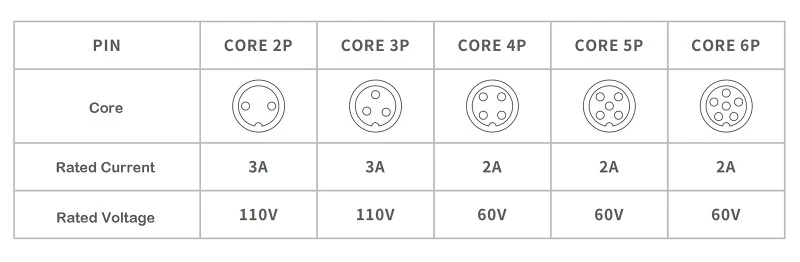

Core Configuration Diagram

Dimensional Drawing

Tehnična risba vključuje celotno dolžino, mere izreza plošče (premer in globino), hitri-hod tulca in oznako zatiča-1. Prečni-prerezi prikazujejo odmični mehanizem in sprostitveni hod – samo z roko, brez orodja. Največja OD kabla 4,5 mm, tolerance po ISO 2768-m. Datoteke PDF/DWG so na voljo za CAD.

Podrobnosti o izdelku

Parjenje vmesnika

Podrobna fotografija prikazuje dve rumeni ohišji med parjenjem, z delno obrnjenim tulcem. Prikazuje zaklepanje s palcem, proti-povratni ključ in stiskanje tesnila. Slišen klik potrdi popolno vključitev in zmanjša napačno sestavljanje. Uporabno za namestitev rok in smer vrtenja

Moški vtič

Ta-od blizu prikazuje samo rumeni moški vtič. Značilnosti vključujejo narebričen tulec za hitro zaklepanje, dva ponikljana medeninasta zatiča, gumijasti O-obroč za nasprotno stranjo in polarizacijski ključ za preprečevanje vzvratnega vstavljanja. Kabelski vhod je viden in sprejme OD do 4,5 mm.

pogosta vprašanja

V1: Kakšna je razlika med navojno, hitro-zapahom in samozaklepno-sklopko?

O: Preprosto povedano – navoj je najbolj stabilen, primeren za-okolja z visokimi vibracijami, kot so avtomobilski ali industrijski stroji. Hitri-zapah je primeren za pogosto parjenje/odpenjanje, kot nalašč za testno opremo. Samo-zaklepanje ne zahteva nobenega orodja in deluje v zaprtih prostorih, kjer roke težko dosežejo. Izbira je v celoti odvisna od vašega dejanskega scenarija uporabe.

V2: Kakšna je razlika med moškimi in ženskimi priključki?

O: Moški konektorji imajo zatiče (štrleče kontakte), medtem ko imajo ženski konektorji vtičnice (vdolbine). Zasnovani so tako, da se parijo skupaj – samec se vtakne v samico. Ponujamo obe vrsti in lahko zagotovimo celotne ujemajoče se komplete.
