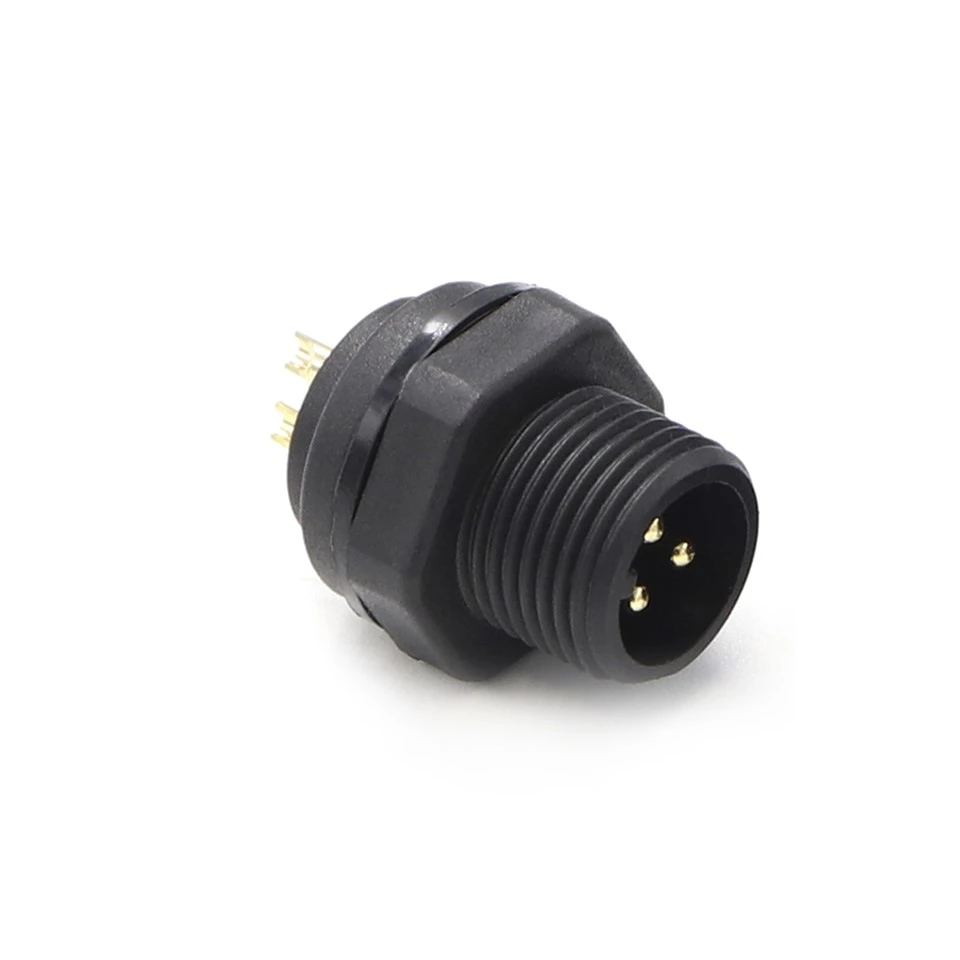

M12 4 Pin z navojem za pritrditev na ploščo Vodoodporen priključek IP67

M12 4-pin konektor za montažo na ploščo je fiksni pregradni vmesnik za industrijske nadzorne plošče, avtomatizirane stroje in zunanja ohišja. Nazivno 6 A/250 V AC, se namesti skozi izrez v plošči z navojno pušo in tesnilno podložko – odpravlja odprtine za prehod kabla in zmanjšuje vdor vlage. Električna zmogljivost: kontaktna upornost manjša ali enaka 10 mΩ, izolacija večja ali enaka 500 MΩ pri 500 V DC, dielektrična vzdržljivost 1,5 kV AC, stabilna po 1500 ciklih povezovanja. Tesnjenje IP67 z ponikljanimi medeninastimi zatiči in PVC ohišjem zagotavlja delovanje od –20 stopinj do +85 stopinj. Navoj M12×1,0 sprejme standardne čepe M12. Vzporedno vezje podpira fleksibilno ožičenje. Razpon debeline plošče na risbo. Primerno za stalne vmesnike opreme v nadzornih sistemih OEM.

Pošlji povpraševanje

Dongguan Hejiaxin Technology Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev m12 4 vodoodpornega konektorja ip67 za pritrditev na ploščo z zatičem na Kitajskem. Tukaj lahko kupite trajne izdelke, izdelane na Kitajskem, na debelo in pridobite cenik naše tovarne. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.

Tehnične specifikacije

Parameter	Specifikacija
Nazivna napetost	AC250V
Trenutna ocena R	Manjši ali enak 6A
Časi vtikača	1500
Največji OD kabla	Manjši ali enak 6,0 mm
Struktura vezja	Vzporedno
Kontaktna odpornost	10mΩ
Izolacijska struktura	500 MΩ pri 500 V DC
Napetostna vzdržljivost pri sobni temperaturi	1,5KV
TemperatureRating	-20 stopinj ~+85 stopinj
Vodoodporna raven	IP67

Specifikacije materiala

Parameter	Specifikacija
material žice	PVC, guma
Jack Material	PVC
Material nožice	Ponikljana medenina-
Tesnilni obroč	Guma

Tehnična risba izdelka

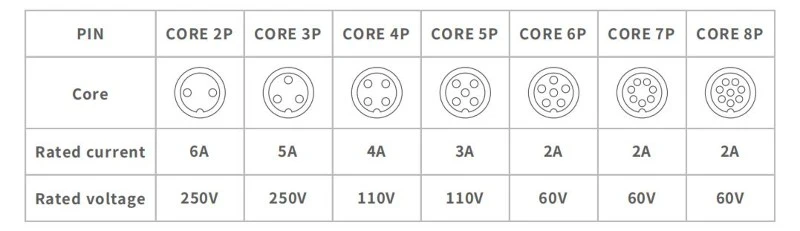

Core Configuration Diagram

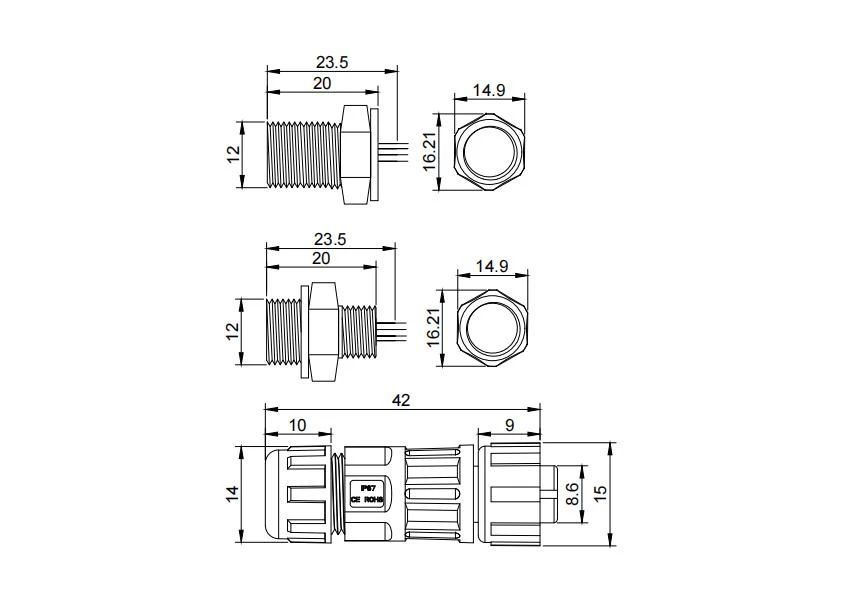

Dimensional Drawing

Dimenzijska risba zagotavlja ključne mehanske podatke na priložen izvleček CAD. Moški vtič za montažo na ploščo: nastavek za pušo 23,5 mm, širina matice 14,9 mm po ravninah, dolžina navoja M12 × 1,0 16,21 mm, z ustreznim navojem 12,0 mm. Ženska posoda: nastavek za pušo 23,5 mm, širina matice 14,9 mm, skupna dolžina 42,0 mm, globina navoja 10,0 mm, navoj na strani plošče 9,0 mm, vhod za kabel 14,0 mm, s stiskalnim območjem tesnila 8,6 mm in višino matice 15,0 mm. Tabela konfiguracije jedra kaže za 4-polne različice: velja 4 A pri 110 V AC. Tolerance po ISO 2768‑m. PDF/DWG na voljo. Preverite debelino plošče in kompresijo podložke, da ohranite oceno IP67.

pogosta vprašanja

V1: Ali bodo ti konektorji vzdržali težke zunanje pogoje?

A2: Vsekakor. S tesnjenjem IP67 in delovnim območjem od -20 do +85 stopinj so odporni na dež, prah in ekstremne temperature. Ponikljani medeninasti zatiči in PVC plašči zagotavljajo odpornost proti koroziji in mehansko vzdržljivost.

V2: Ali lahko dobim vzorce pred množičnim naročanjem?

A3: Da, na voljo so brezplačni vzorci za funkcionalno testiranje. Vzorce pošljemo v 3 delovnih dneh prek DHL/UPS/FedEx. Stroški vzorcev se povrnejo v primeru uradnih naročil.
