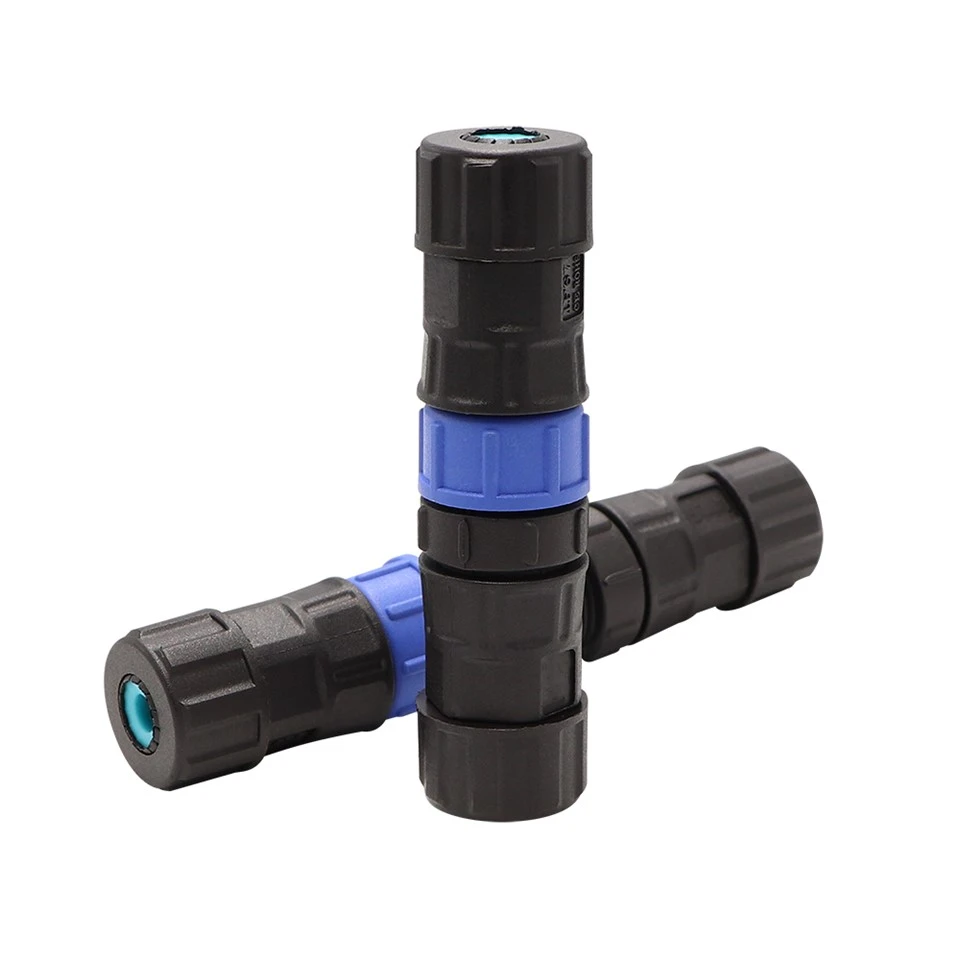

M12 3 Vodoodporen konektor z oceno IP68
Dongguan Hejiaxin Technology Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev vodoodpornega konektorja IP68 z oznako m12 3 na Kitajskem. Tukaj lahko kupite trajne izdelke, izdelane na Kitajskem, na debelo in pridobite cenik naše tovarne. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.
Tehnične specifikacije
|
Parameter |
Specifikacija |
|
Nazivna napetost |
AC250V |
|
Trenutna ocena R |
Manjši ali enak 6A |
|
Časi vtikača |
1500 |
|
Največji OD kabla |
Manjši ali enak 6,0 mm |
|
Struktura vezja |
Vzporedno |
|
Kontaktna odpornost |
10mΩ |
|
Izolacijska struktura |
500 MΩ pri 500 V DC |
|
Napetostna vzdržljivost pri sobni temperaturi |
1,5KV |
|
TemperatureRating |
-20 stopinj ~+85 stopinj |
|
Vodoodporna raven |
IP67 |
Specifikacije materiala
|
Parameter |
Specifikacija |
|
material žice |
PVC, guma |
|
Jack Material |
PVC |
|
Material nožice |
Ponikljana medenina- |
|
Tesnilni obroč |
Guma |

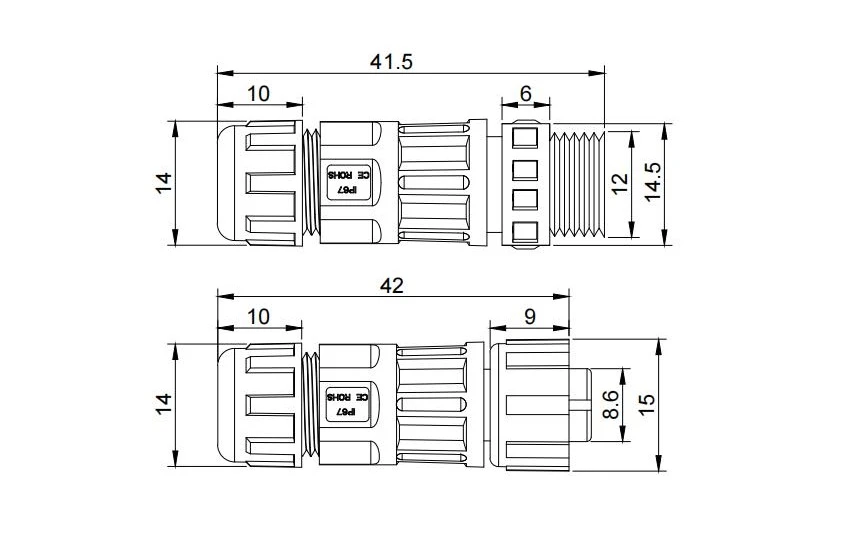

Tehnična risba izdelka
Dimenzijska risba zagotavlja ključne mehanske podatke na priložen izvleček CAD. Moški vtič, skupna dolžina 41,5 mm, dolžina navoja 10,0 mm, dolžina navoja za kabel 6,0 mm, z dolžino tesnilne uvodnice 14,5 mm. Skupna dolžina ženske posode 42,0 mm, globina navoja na sprednji strani 10,0 mm, navoj za kabelski vhod 14,0 mm, dolžina stranskega navoja 15,0 mm, z 8,6 mm stiskalnim območjem tesnila. Oba uporabljata parne navoje M12×1,0; tolerance po ISO 2768‑m. Dvojni položaji O-tesnila so označeni za preverjanje IP68. PDF/DWG na voljo za integracijo s CAD. Pred potopitvijo preverite stiskanje tesnila in tesnost uvodnice.
Podrobnosti o izdelku

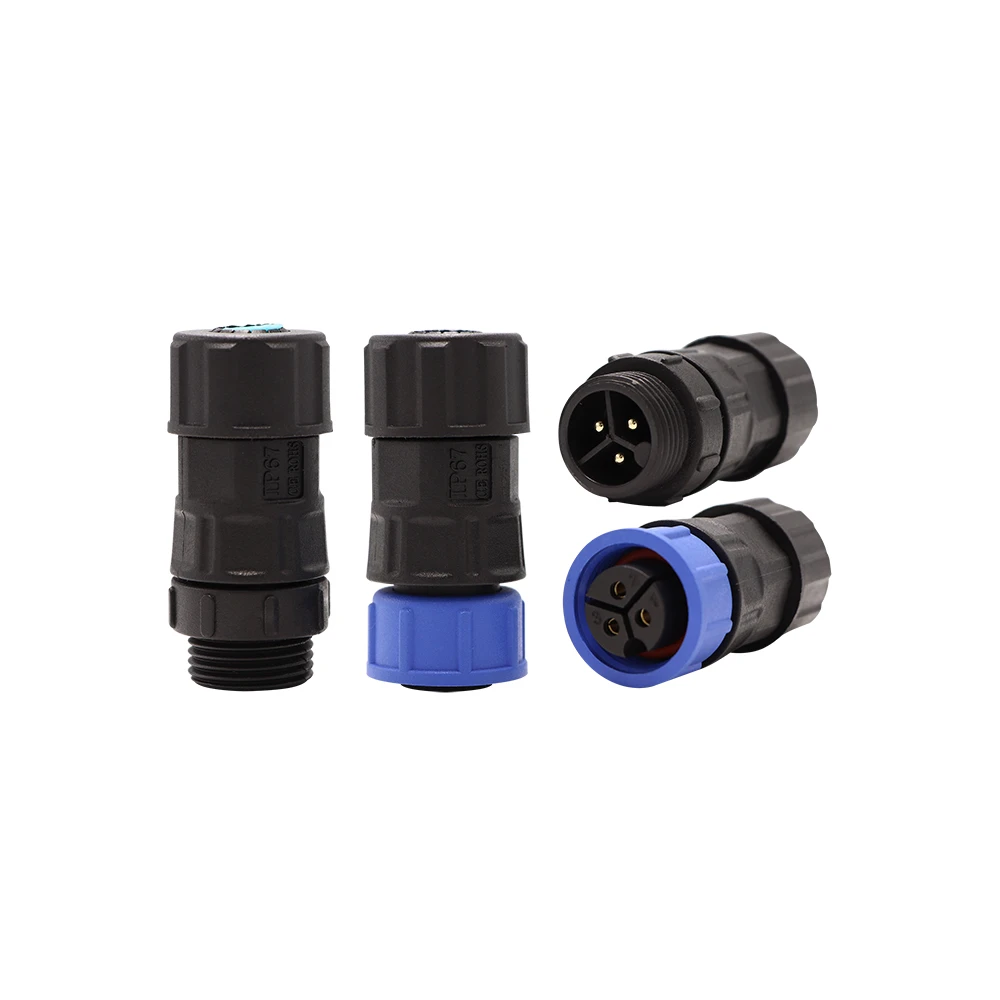

3-pinski moški in ženski
Ta sestavljena fotografija prikazuje 3-polne moške in ženske konektorje v navpični in vodoravni orientaciji. Črna ohišja iz PVC-ja so v celoti enaka, z vmesniškim obročem, oblikovanim v modri barvi – vizualni indikator za hitro prepoznavanje razreda tesnjenja IP68. Trije ponikljani medeninasti kontakti (1,0 mm zatiči) so vidni na moški strani. Modri obroč razlikuje to serijo od standardnih različic IP67, kar nakazuje izboljšano sposobnost potapljanja. Uporabite to sliko za pozitivno vizualno identifikacijo pred namestitvijo v podvodnih okoljih ali okoljih z visoko vlažnostjo.

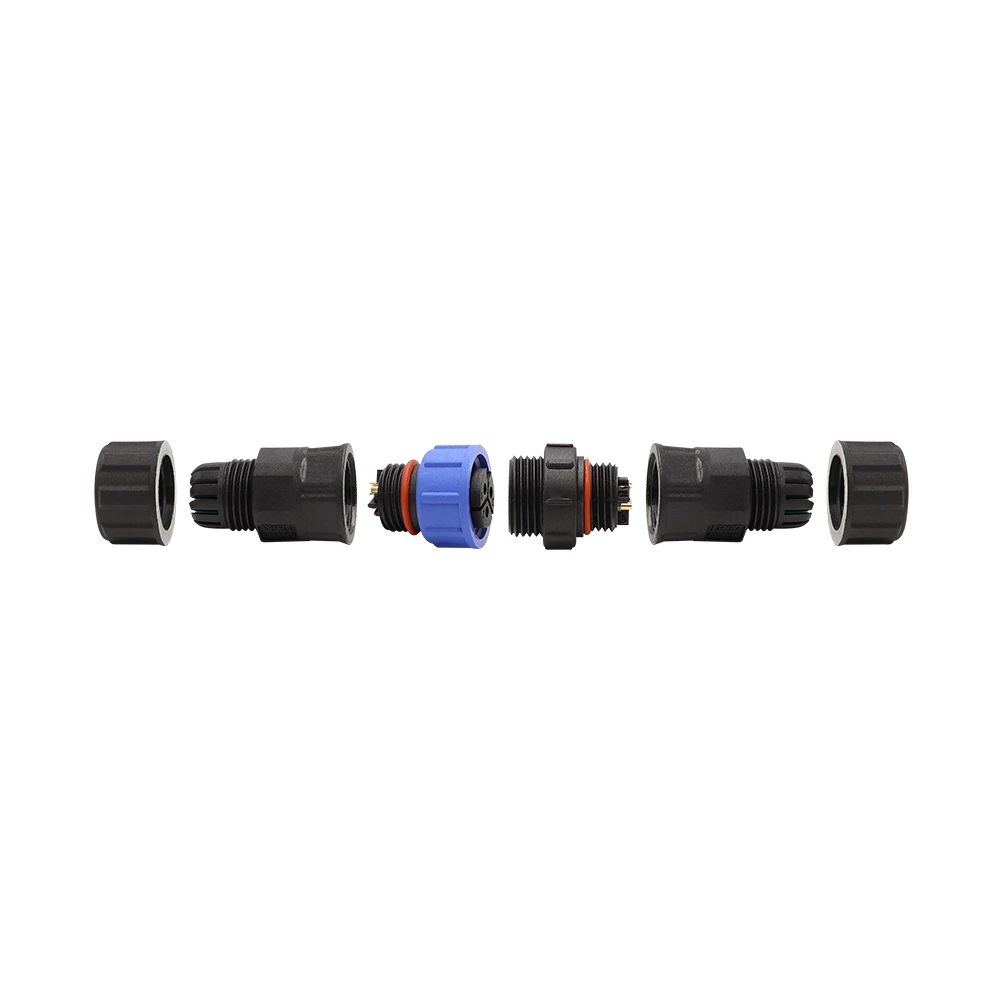

Moški in ženski vodotesni adapter sta razstavljena
Ta fotografija v eksplodiranem pogledu prikazuje popolnoma razstavljena moška in ženska adapterja, ki razkrivajo notranjo tesnilno arhitekturo. Dvojna O-tesnila (eden na korenu moškega navoja, eden znotraj notranjega navoja) sta jasno vidna – to sta primarna elementa, ki zagotavljata zaščito pred potopom IP68. Navojna spojna matica, kabelska uvodnica in notranja objemka za razbremenitev napetosti so prikazani ločeno. Za ponovno montažo ni potrebno posebno orodje – standardni navor (0,8–1,2 Nm) na uvodnici zagotavlja pravilno stiskanje tesnila. Ta slika vzdrževalcem pomaga pri razumevanju sklopa tesnil in pravilnem zaporedju sestavljanja.
